Номенклатура серии ППМ с 2012 года

Серийное производство пневматических установок ППМ - изменения 2012

Сваебойные установки ППМ - серийное производство с 2012 года: сравнительная таблица характеристик →

В результате анализа накопленного в течение 2009–2011 годов опыта эксплуатации копровых установок серии ППМ3.5 и мощных серий ППМ4-150 и ППМ5-150 в ходе выполнения сваебойных работ в различных практических условиях, разработчиком ООО«Магистраль» были приняты решения, вносящие с 2012 года корректировки в номенклатурный ряд серийной выпускаемых копров КОПРА ™.
Конструкторский и технический аспекты
I РАМА. Начиная с 2012 года серийно производятся только рамы установок ППМ 4-150 (длина забиваемой сваи до 2500мм) и ППМ 5-150 (длина забиваемой сваи до 3000мм), спроектированные с учетом нагрузок работающего пневмомолота ПМ-150. Такие рамы комплектуются:
  •  либо мощным пневмомолотом ПМ-150: серии ППМ 4-150 / ППМ 5-150 (стандартная комплектация)
  •  либо менее мощным пневмомолотом ПМ-100: серии ППМ 4-100 / ППМ 5-100 (облегченные серии)
II ПНЕВМОЦИЛИНДР. Все серийные рамы с 2012 года изначально комплектуются пневмосистемой, содержащей в своем составе более мощный пневмоцилиндр, усилие которого направлено на подъем пневмомолота. Более мощный пневмоцилиндр устанавливается на все установки серий ППМ 4 (100/150) и ППМ 5 (100/150) с целью:
  • обеспечения гарантированного контроля над работой пневмомолота ПМ-150 с любым шаботом (включая шабот под стойку СДЕ) и щеками при давлении воздуха от 2,5 АТМ,
  • реализации полного спектра возможностей пневмомолота ПМ-150 при забивке даже таких массивных стоек как СДЕ и Трансбарьер при давлении от 5,0 АТМ.

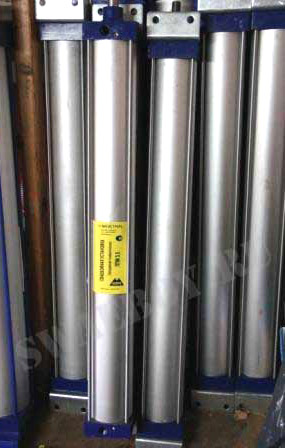

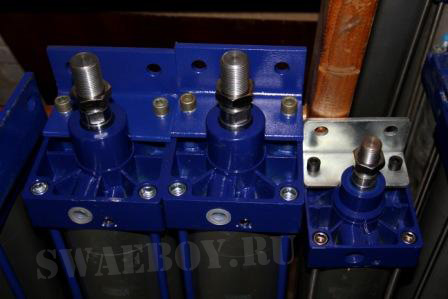

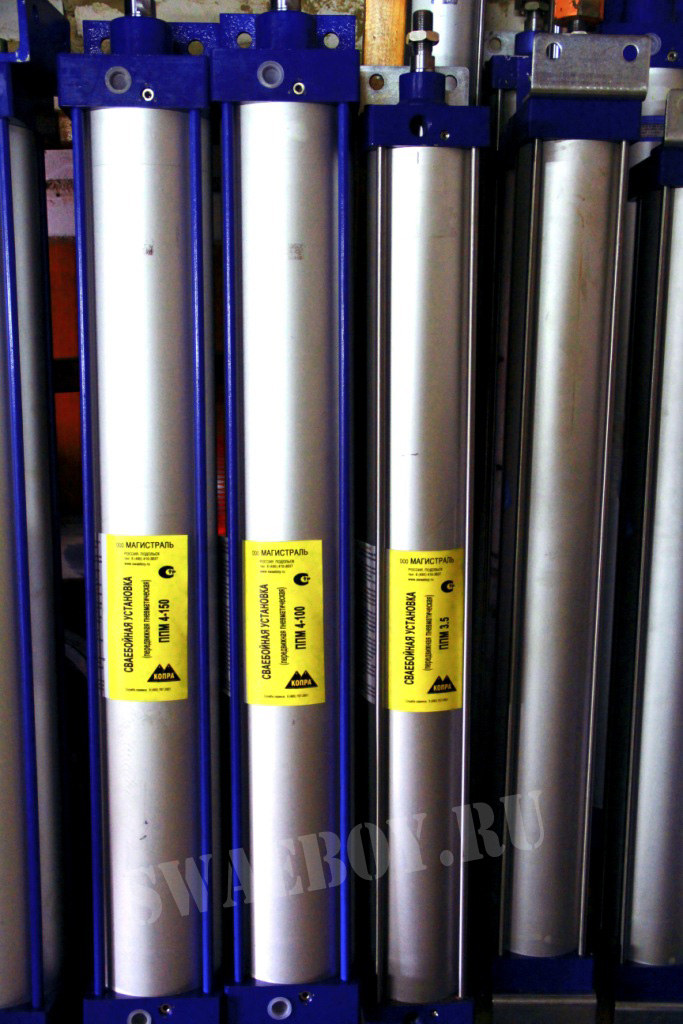

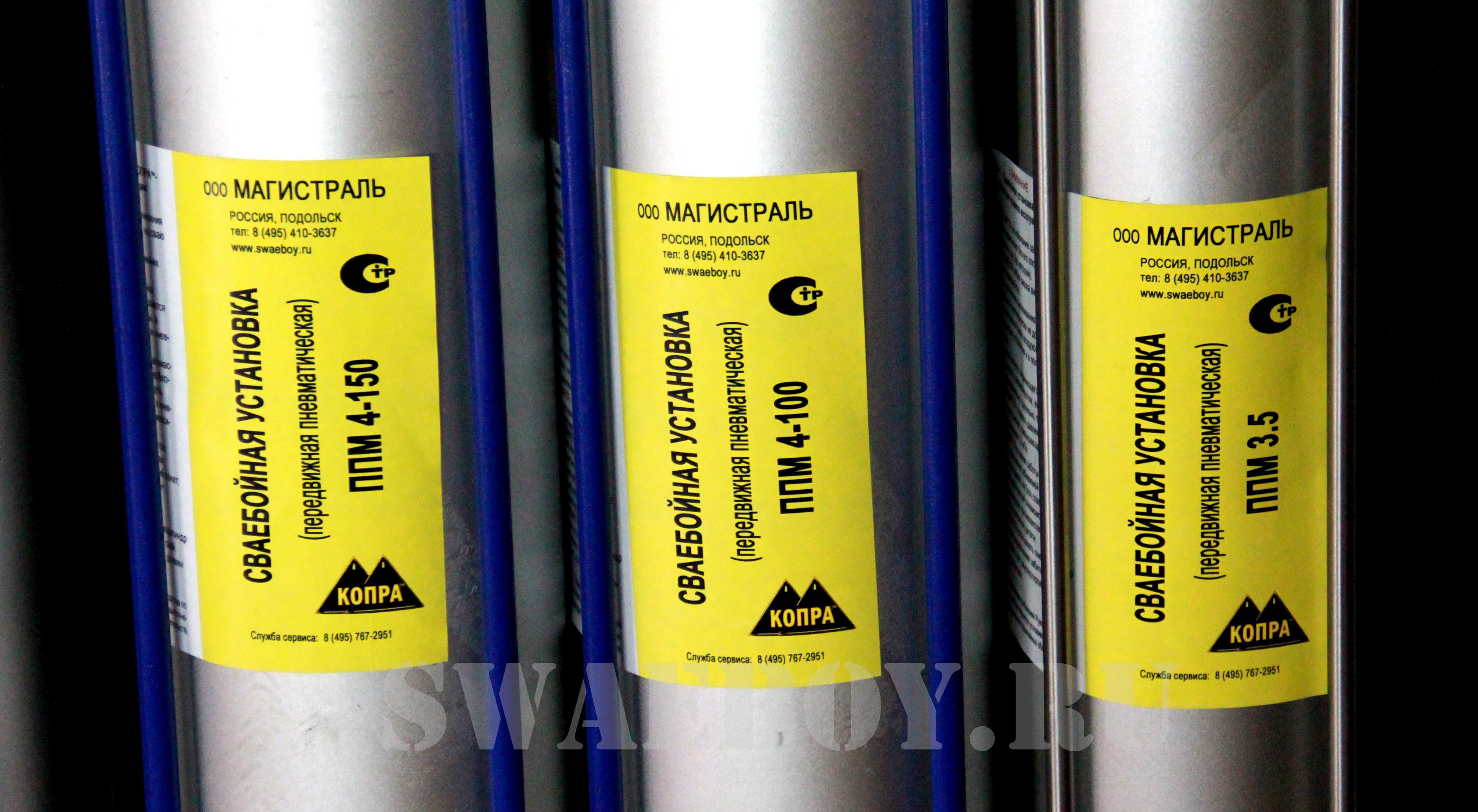

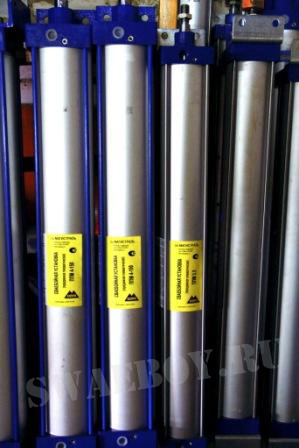

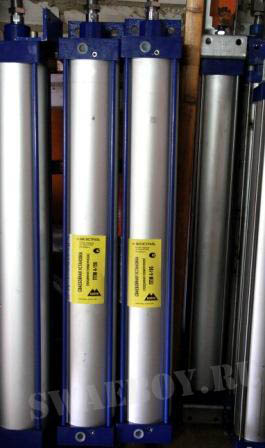

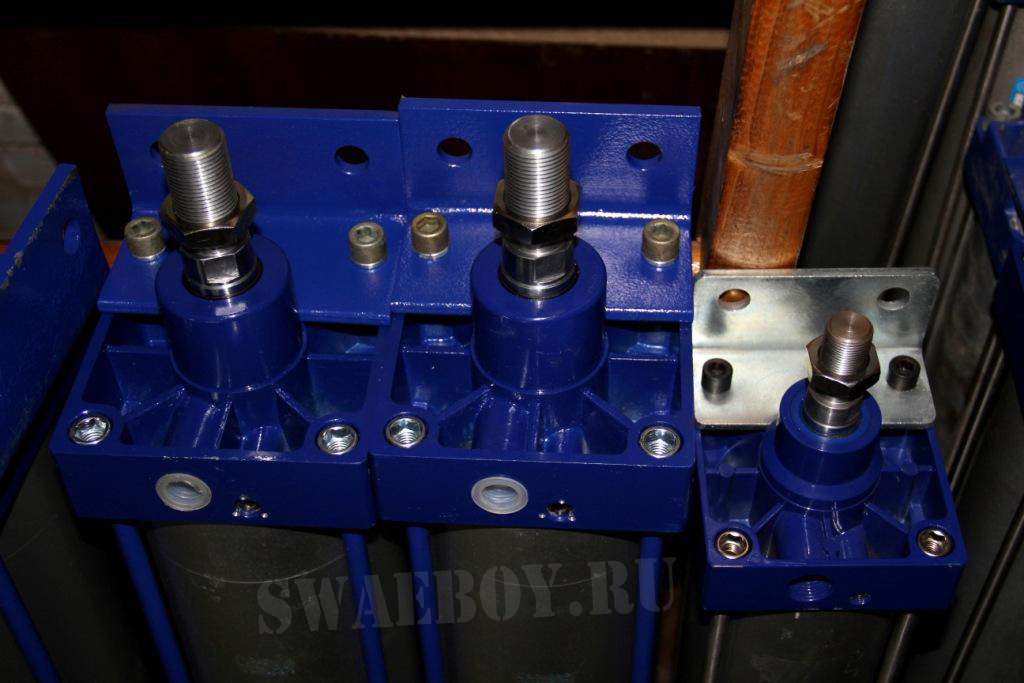

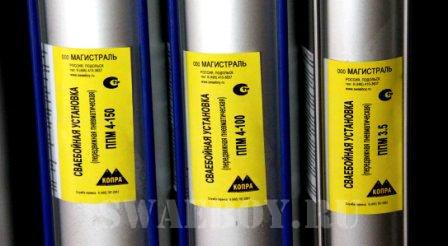

пневмоцилиндры копров




ППМ 4 (100/150)
ППМ 5 (100/150)
 ( с 2012 года )                 ППМ3.5 / 3.0








Рабочий ход пневмомолота ПМ-150, обеспечиваемый пневмоцилиндром равен соответственно:
  • для установок ППМ 4 (100/150) 1600мм
  • для установок ППМ 5 (100/150) 2000мм

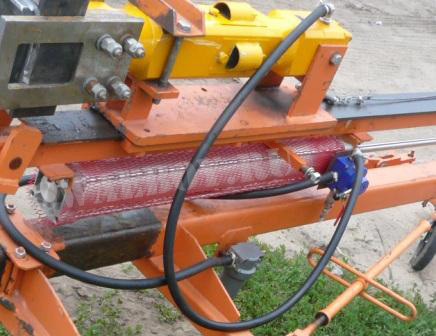

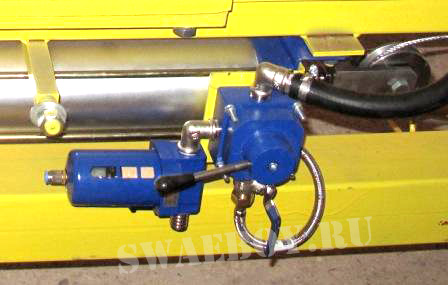

III. Управляющий узел пневмосистемы всех установок ППМ, изготавливаемых с 2012 года, имеет вид моноблока, объединяющего в себе кран – пневмораспределитель и фильт-влагоотделитель, оптимизированной конструкции для:
  • уменьшения потери воздуха, выдаваемого компрессором в пневмосистему;
  • более жесткой конструкции, минимизирующей количество отказов;
  • удобства обслуживания и оперативности контроля за системой.






IV. Все установки  с 2012 года штатно комплектуются универсальной направляющей принципиально новой конструкции, помогающей ориентировать любой вид стойки СД, входящей в комплект барьерного дорожного ограждения.

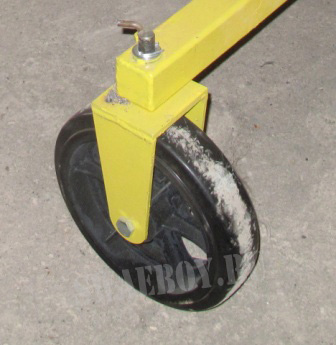

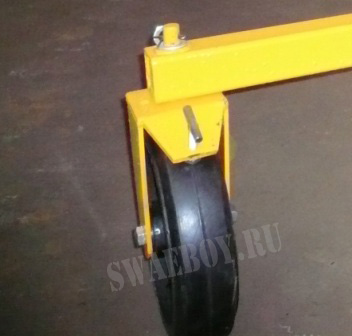

V. Также на все рамы вновь устанавливается тормозной механизм для колес конструкции 2007г. (практика применения копров показала безусловную целесообразность его наличия).





Производственный и маркетинговый аспекты
Объективным следствием вышеперечисленных модификаций является внесение технических корректировок в номенклатурные наименования серий установок ППМ с одновременным снятием морально устаревших серий ППМ 3.5 и ППМ 3.0 с серийного производства и обязательного мониторинга соответствия конструкции копровых установок поставленной задаче.

   В результате вышеперечисленных новаций:
  • Начиная с 2012г. при необходимости повысить мощность установки, приобретенной с пневмомолотом ПМ-100 в комплете (серии ППМ 4-100 и ППМ 5-100), достаточно лишь приобрести пневмомолот ПМ-150 с большей энергией удара, т.к. рамы и пневмосистемы копров всех этих серий изначально сконструированы и изготовлены исходя из расчетов, выполненных для мощного пневмомолота ПМ-150.
В то время как установить пневмомолот ПМ-150 на сваебойки ранних серий ППМ 3.5 и ППМ 3.0 без выполнения работ по модернизации рамы невозможно. Также крайне желательна замена штатной пневмосистемы, отличающейся более скромными характеристиками выдаваемого усилия.
  • Если по каким-либо причинам производительность компрессора, применяемого при работе на сваебойной установке ППМ, не дотягивает до 10 АТМ, то благодаря применению более мощного пневмоцилиндра, управление копрами серий ППМ стало менее зависимым от характеристик компрессора, т.е. даже при забивке тяжелых стоек СДЕ или Трансбарьер управление пневматической установкой ППМ будут стабильно осуществляться уже при давлении от 5 АТМ (нет необходимости эксплуатировать компрессор "на пределе").
  Внесение изменений в номенклатурный ряд серийно изготавливаемых пневматических установок ППМ ни в коем случае не отменяет основы построения сотрудничества ООО"Магистраль" с Заказчиками - индивидуального подхода. При необходимости всегда можно как приобрести "бюджетную" установку серии ППМ 3.5 по фиксированной на уровне 2009 года цене, так и по заявке Покупателя можно технически решить вопрос по комплектации рамы с длиной стрелы под стойку 2000мм (аналог ППМ 3.0) мощным пневмомолотом ПМ-150 и пневмоцилиндром, обеспечивающим ход пневмомолота 2000мм.


Начиная с 2012 года производятся серийно и сопровождаются конструкторским сервисом
копровые установки КОПРА™:
( сравнительная таблица габаритных и рабочих параметров серий ППМ )


Характеристика

(параметр)

серия ППМ 4-100 серия ППМ 4-150 серия ППМ 5-150 серия ППМ 5-100
Длина, мм 3500 3500 4100 4100
Ширина, мм 1700 1700 1700 1700
Высота, мм
(работа)
3500 3500 4100 4100
Высота, мм
(транспортировка)
1000 1000 1000 1000
Масса, кг 275 295 300
280
Длина забиваемых
стоек, мм
2500 2500 3000 3000
Энергия удара, Дж 270 - 420 250 - 680 250 - 680 270 - 420
Рабочее давление
воздуха, АТМ
2 - 10 2 - 10 2 - 10 2 - 10
Рабочий ход
пневмомолота, мм
1600 1600 2000 2000
