Копер сваебойный

Копер сваебойный - описание устройства установок КОПРА™

Копер сваебойный пневматический состоит из двух основных элементов:

  • ПНЕВМОМОЛОТ - сложный пневматический механизм, главный узел сваебойной установки, от характеристик которого и зависят основные технические (рабочие) параметры копра. На сегодняшний день только сваебойная установка КОПРА™ серии ППМ 4-150 / ППМ 5-150 комплектуется принципиально новым мощным пневмомолотом ПМ-150.
  •  РАМА  копранесущая металлоконструкция, на которой монтируются рабочие механизмы и вспомогательные системы: пневмомолот, пневмоцилиндр и пневмосистема. При этом очень важна сбалансированность веса и габаритных размеров рамы, определяющих ее способность к максимально легкому перемещению в пространстве, и в то же время позволяющих раме полностью обеспечивать работу основных механизмов (пневмомолота).

Пневмомолот по стойке рамы сваебойной установки перемещается под собственным весом.    !!!! Очевидно, что ни конструкция ни масса рамы не могут никаким образом влиять на мощность (энергию) удара пневмомолота.

 В настоящее время ООО "Магистраль", учитывая реально сложившийся спрос, серийно выпускает копер сваебойный серий:

копер сваебойный КОПРА™ серия ППМ 5-150

Копер сваебойный ППМ 5-150
 копер сваебойный КОПРА™ серия ППМ 4-150

Сваебойный копер ППМ4-150
 сваебойный копер КОПРА™ серия ППМ 4-100 (облегченная)

Передвижной копер сваебойный ППМ 4-100

В то же время, если Вы решительно настроены получить копер с "бюджетными" техническими возможностями и характеристиками, то ООО "Магистраль" по Вашему заказу изготовит и поставит Вам в кратчайшие сроки:
  • пневматическую установку КОПРА ™ серии ППМ 3.5
  • пневматическую установку КОПРА ™ серии ППМ 3.0
Также мы дорабатываем (модернизируем) сваебойные передвижные пневматические установки серии ППМ 3.0 до уровня копра серии ППМ 3.5


РАМЫ КОПРОВ СВАЕБОЙНЫХ ПНЕВМАТИЧЕСКИХ:

Рама сваебойной установки КОПРА™ серии ППМ 3.0 сконструирована с учетом всех параметров работы пневмомолота ПМ-100, однако длина ее стрелы позволяет забивать только стойки СД дорожного ограждения длиной до 2м.
Для того, чтобы монтировать дорожное ограждение по некоторым ТУ возникла необходимость в копре, который позволит забивать стойки длиной до 2,5м - по этой причине была сконструирована рама сваебойной установки КОПРА™ ППМ3.5, которая также учитывает все рабочие нагрузки пневмомолота ПМ-100, что  яcно видно в видеоролике о работе копра ППМ 3.5 по погружению стойки с профилем "Трансбарьер" .
С разработкой и успешным запуском в производство нового мощного пневмомолота ПМ-150 рама сваебойных установок серий ППМ подверглась очередной модернизации с целью усиления ее узлов и соединений с учетом возросшей нагрузки, оказываемой пневмомолотом ПМ-150, выгодно отличающимся повышенной энергией удара на 60%-70%, - так была создана рама ППМ 4-150.
Для расширения сферы применения передвижных пневматических копров сваебойных КОПРА™ серий ППМ и вывода их за рамки исключительно дорожно-строительных сваебойных работ на базе серии ППМ 4-150 разработана рама сваебойной установки КОПРА™ серия ППМ 5-150, которая с одной стороны комплектуется мощным пневомомлотом ПМ-150, а с другой стороны позволяет выполнять сваебойные работы с применением стоек (свай) длиной до 3000мм

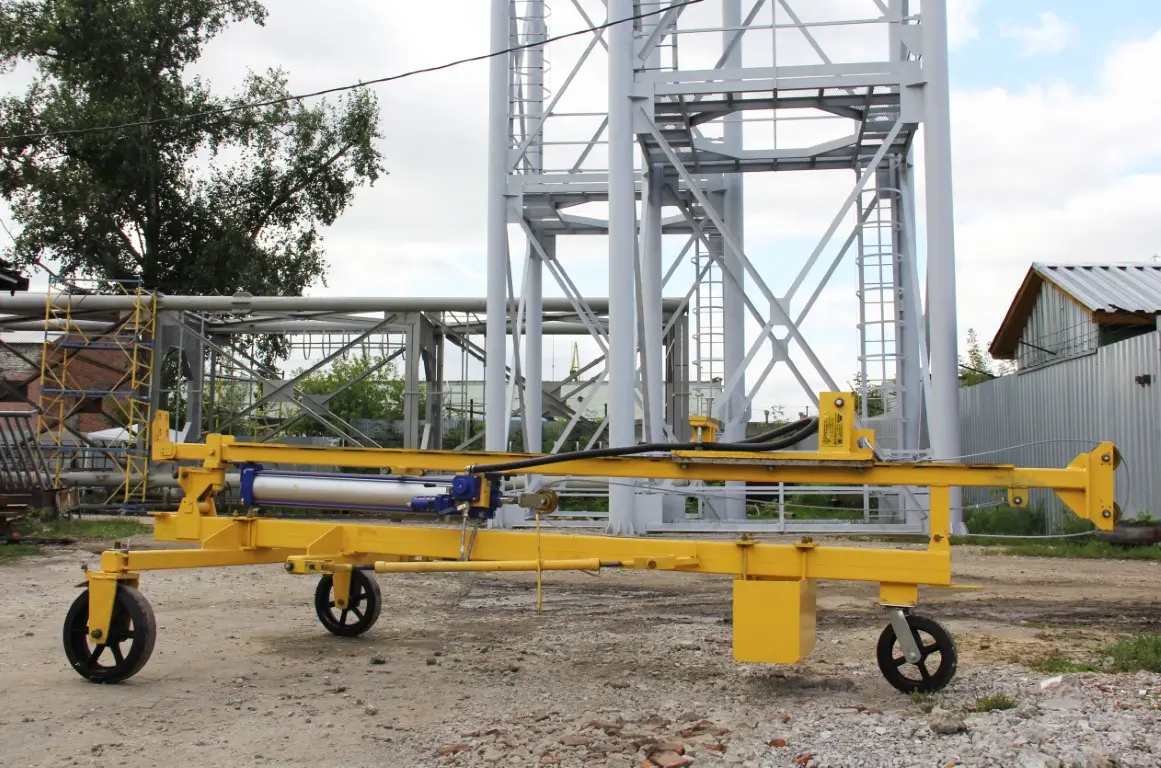

     рама сваебойки ППМ     рама сваебойной установки ППМ


При этом все сваебойные установки КОПРА™ серий ППМ позволяют осуществлять без потери устойчивости осевое перемещение несущей стойки для компенсации особенностей рельефа обочины дорог при монтаже дорожного барьерного ограждения.

Очевидно, что все изменения, вносимые в конструкцию рам серий ППМ специалистами ООО "Магистраль" были вызваны объективно возникающими в ходе выполнения работ по монтажу дорожного барьерного ограждения потребностями и направлены исключительно на повышение производительности сваебойных установок серий ППМ, а не на искусственное и неоправданное увеличение цены установки при минимальных технических (рабочих) возможностях и параметрах.
