Копровая установка серия ППМ 3.5

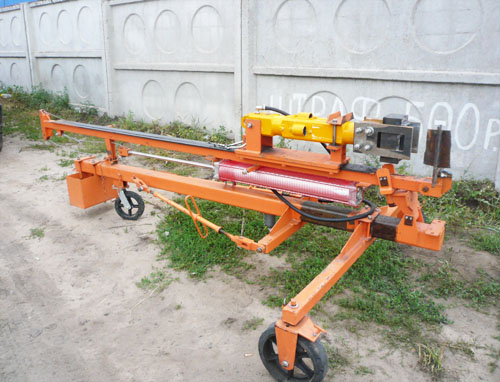

Копровая сваебойная установка ППМ 3.5
Копровая сваебойная установка ППМ 3.5
Сваебойная установка КОПРА® серии ППМ 3.5

Копровая установка ППМ 3.5 позволяет забивать сваи (стойки) длиной до 2500мм

забивка стоек для монтажа дорожного ограждения

ГОСТ ШВЕЛЛЕР №10 - 12 - 14 - 16
ТУ ДВУТАВР №10 - 12 - 14 - 16
СДЕ / Трансбарьер







С декабря 2012 копер ППМ 3.5 не выпускается серийно

Копровая установка ППМ 3.5 – вторая разработка ООО«Магистраль».
Отлично себя зарекомендовала, в течение 2006-2009 была лидером продаж среди сваебойных установок своего класса благодаря высокому качеству и конкурентоспособной цене.

Современным функциональным аналогом ППМ 3.5 стал копер ППМ 4-100

КЕЙСЫ. Видео + техническое описание работы ППМ 3.5

Опыт успешного применения копров в различных сферах строительства

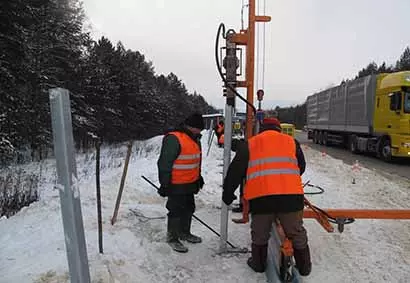

Копровая установка ППМ 3.5 - забивка дорожного ограждения
ППМ 3.5
забивка дорожного ограждения

Брянская область, январь 2010
Забивка стойка швеллер 14 l= 1,7 м
Работа проводится при -15°C
Среднее время забивки = 1 мин 15 сек

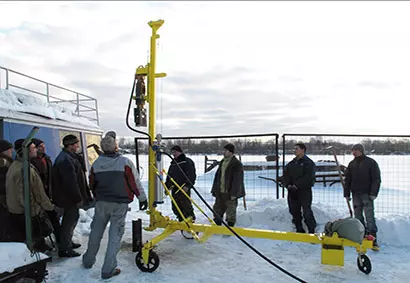

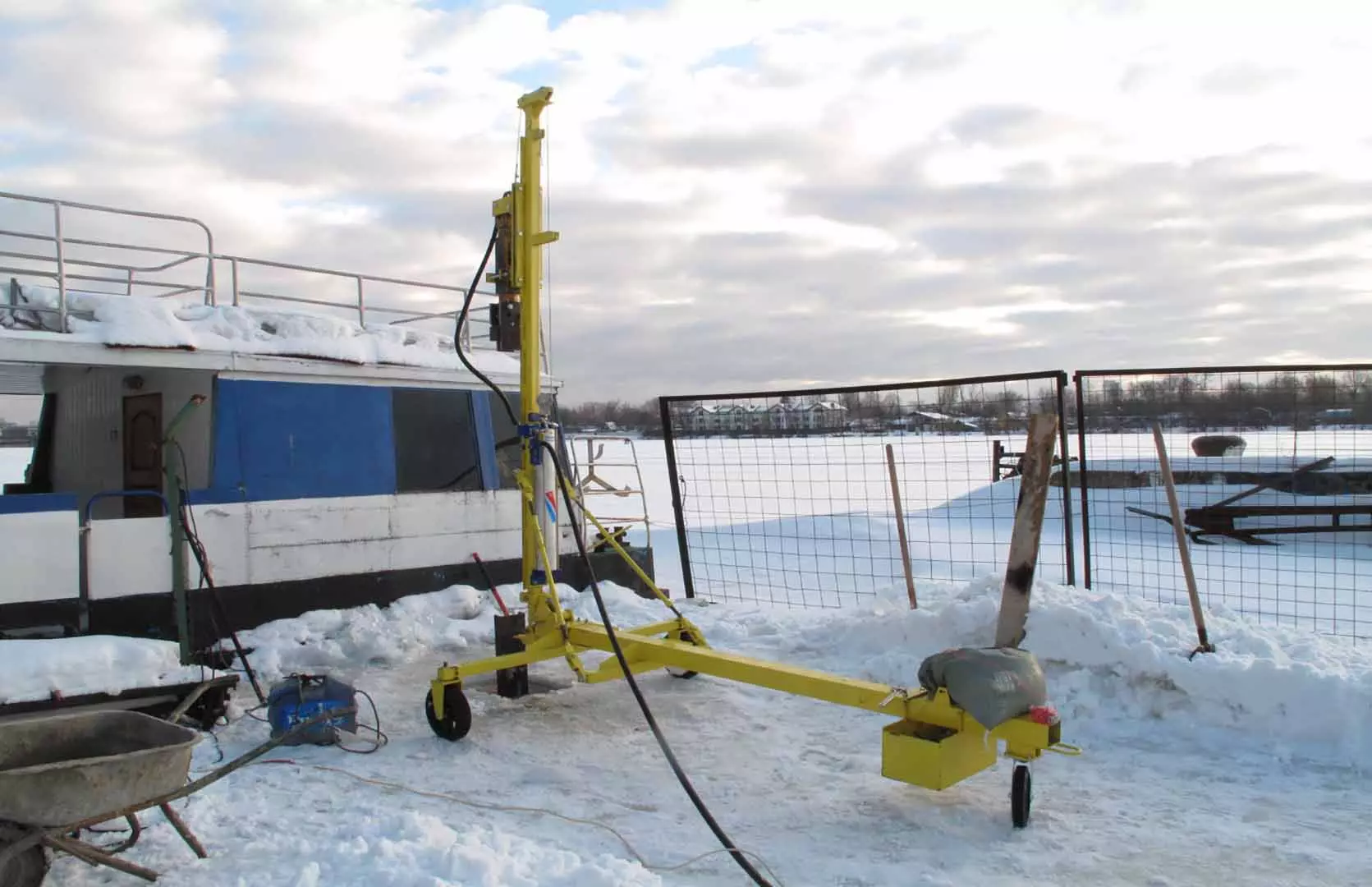

Копровая установка ППМ 3.5 - забивка свай со льда в дно реки
ППМ 3.5
забивка свай в дно реки со льда

Московская область, март 2011
Забивка труб 100х100 длиной до 16 м
Сваебойные работы со льда при t -3 - +2°C
Погружение свай в дно реки на 4 м

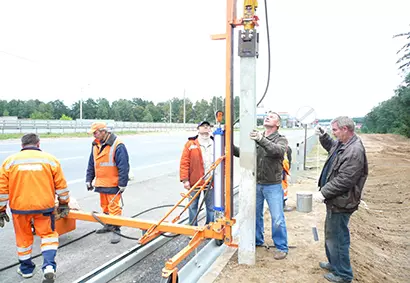

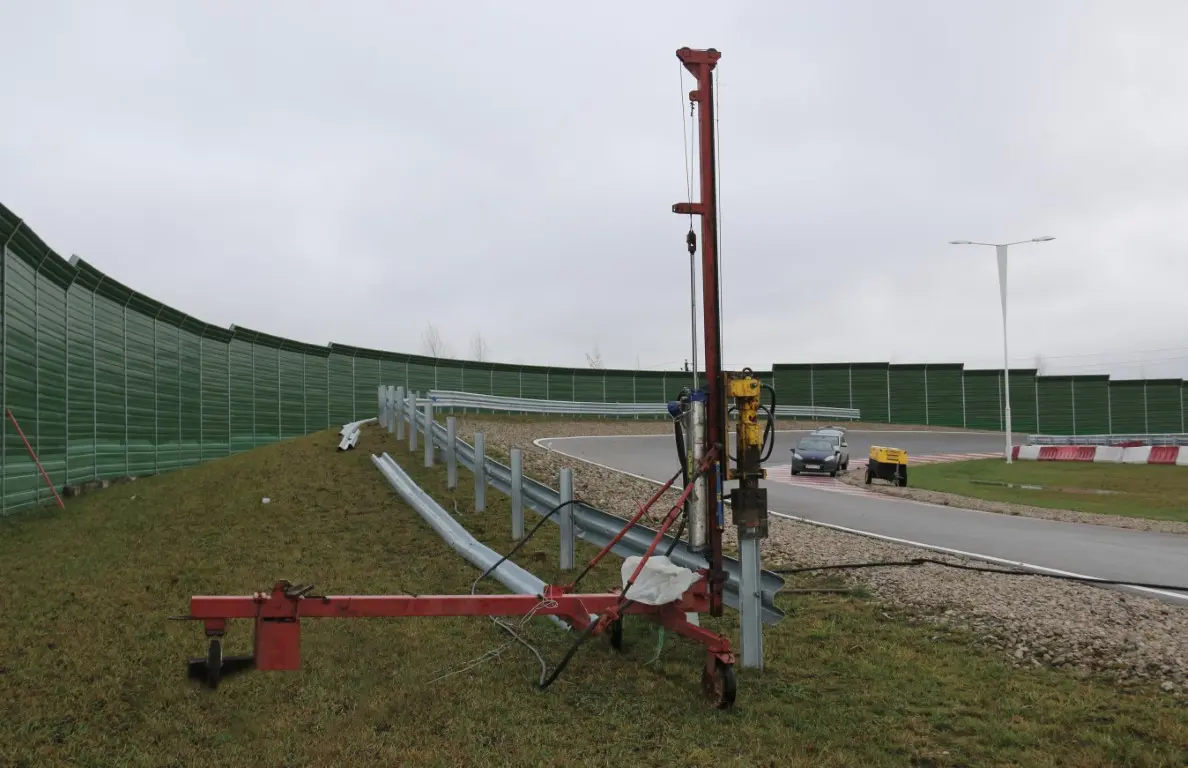

Копровая установка ППМ 3.5 - установка барьерки
ППМ 3.5
забивка барьерного ограждения

Московская область, август 2009
Забивка стойки Трансбарьер l = 2,5 м
Осевое перемещение несущей стойки
Забивка сквозь бетонное основание бордюра
Техническая документация на копер ППМ 3.5

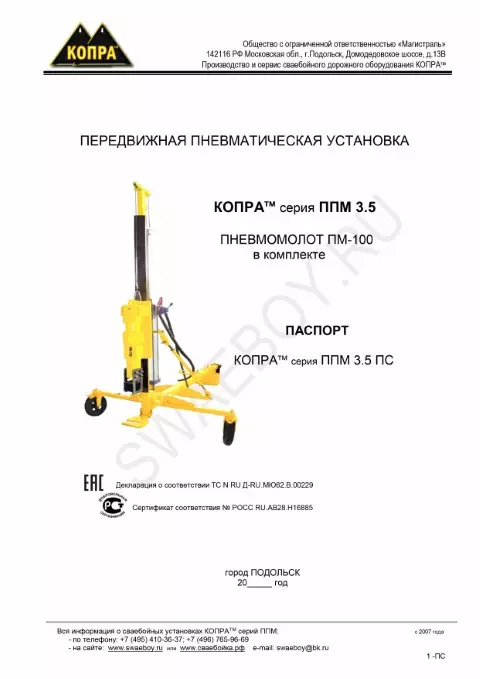

Паспорт на сваебойную установку ППМ

Паспорт ППМ 3.5.pdf

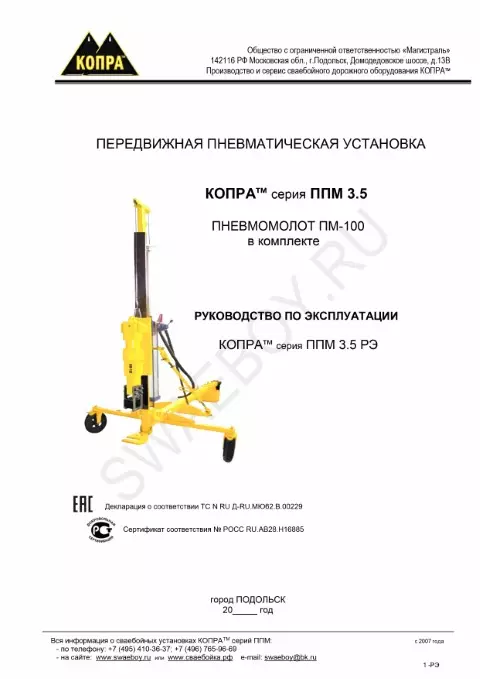

Руководство на сваебойную установку ППМ

Руководство ППМ 3.5.pdf
Технические данные установки КОПРА® серии ППМ 3.5

забивает стойки
длиной до 2,5 м

ПНЕВМОМОЛОТ - 100
(энергия удара до 420Дж при 6 АТМ)

Габариты установки сваебойной ППМ 3.5
длина, мм 3500
ширина, мм 1700
высота в рабочем положении, мм 3500
высота в транспортном положении, мм 1000
Масса сваебойной установки ППМ 3.5, кг 270

Длина забиваемых стоек, мм до 2500 - ключевой параметр

Рабочее давление воздуха, мПа 0,2-1,0
Раcход воздуха, л/мин ~500
Габарит стойки по торцу, мм, не более 120х170
Масса стойки, кг, не более 50
Частота ударов (мах), 1/мин 360

Энергия удара (переменная), Дж 170-420 - ключевой параметр
