Доставка к месту работ установки КОПРА® серия ППМ 3.5

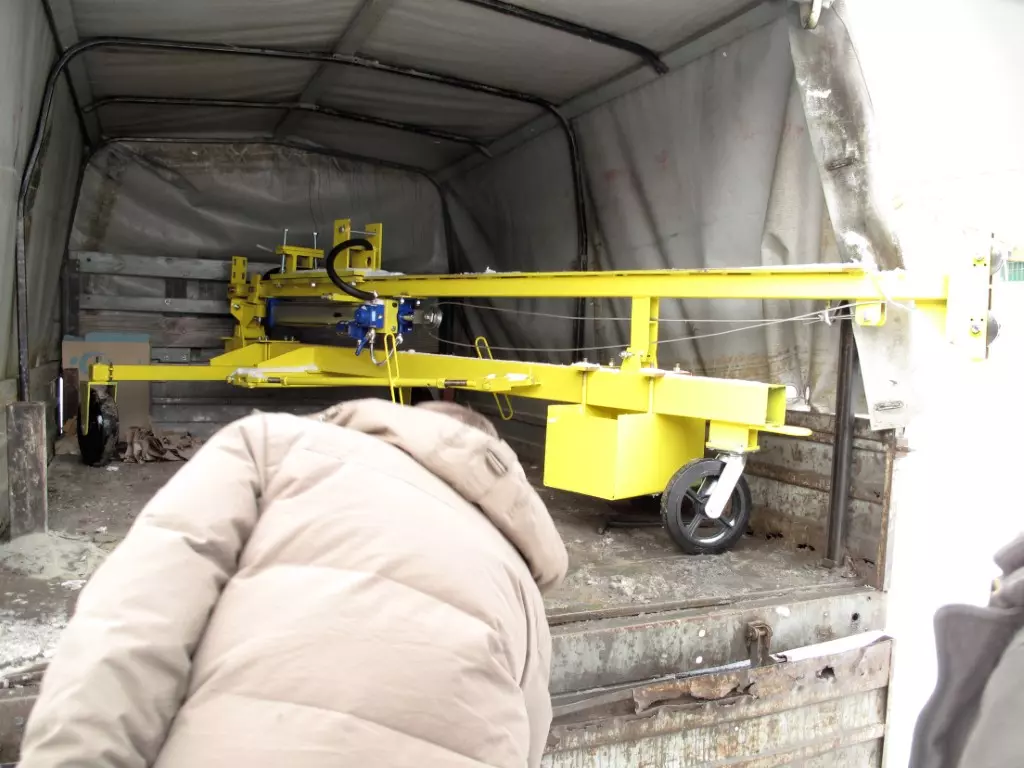

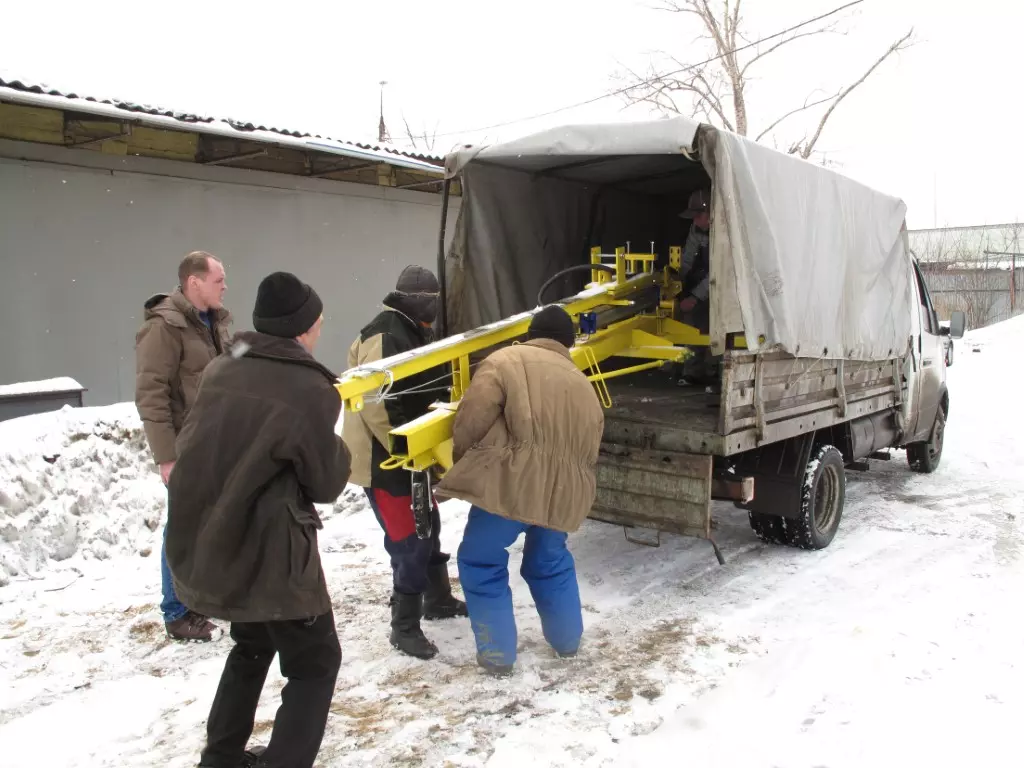

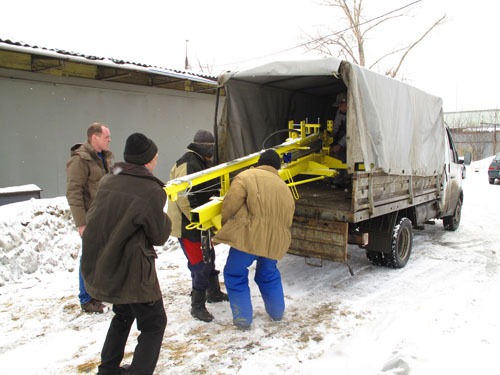

погрузка рамы в кузов а/м ГАЗель выполняется тремя работниками в кратчайшие сроки

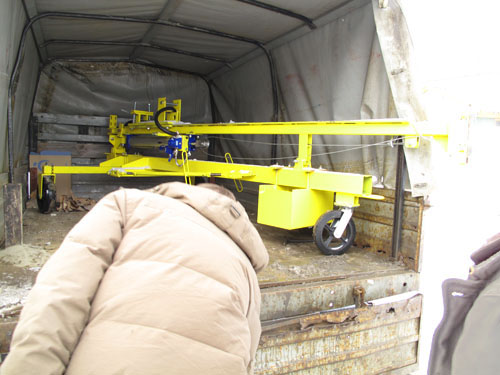

сваебойная установка ППМ3.5 - транспортировка а/м ГАЗель сваебойная установка ППМ3.5 - перевозка

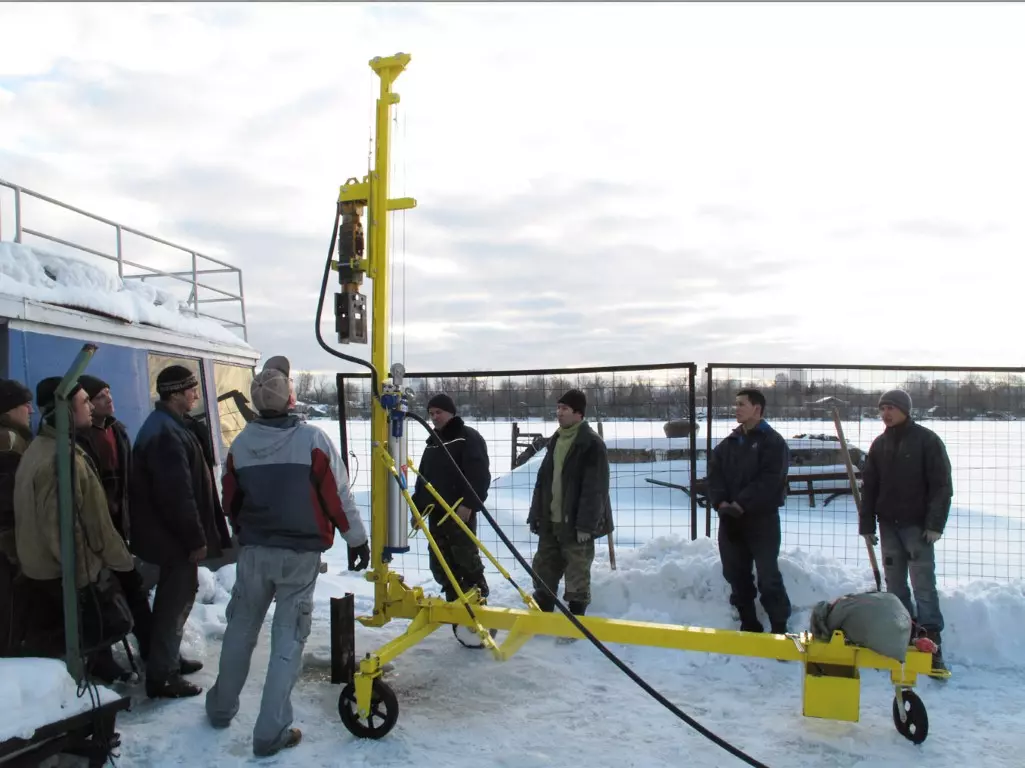

Забивка трубы копром ППМ 3.5 со льда


С целью обустройства причала на набережной Москва-реки выполнены сваебойные работы при следующих условиях:
забивка свай (стоек) металлических труба 100х100 длиной от 5м до 16м
погрузить стойки в донный грунт нужно на 4м
работы проведены в зимний период со льда при температуре от -3°С до +2°С



Сваебойная установка ППМ 3.5 забивка свай со льда Сваебойная установка ППМ 3.5 забивка свай со льда

Пробная забивка свай (швеллер 16) выполнена с использованием шабота универсального


Сваебойная установка ППМ 3.5 - забивка стоек для причала
Копер ППМ 3.5 забивка стоек для причала
Копровая установка ППМ 3.5 - забивка труб в дно реки
Пневматическая установка ППМ 3.5 - забивка свай для причала
Сваебойная установка ППМ 3.5 - забивка стоек для причала

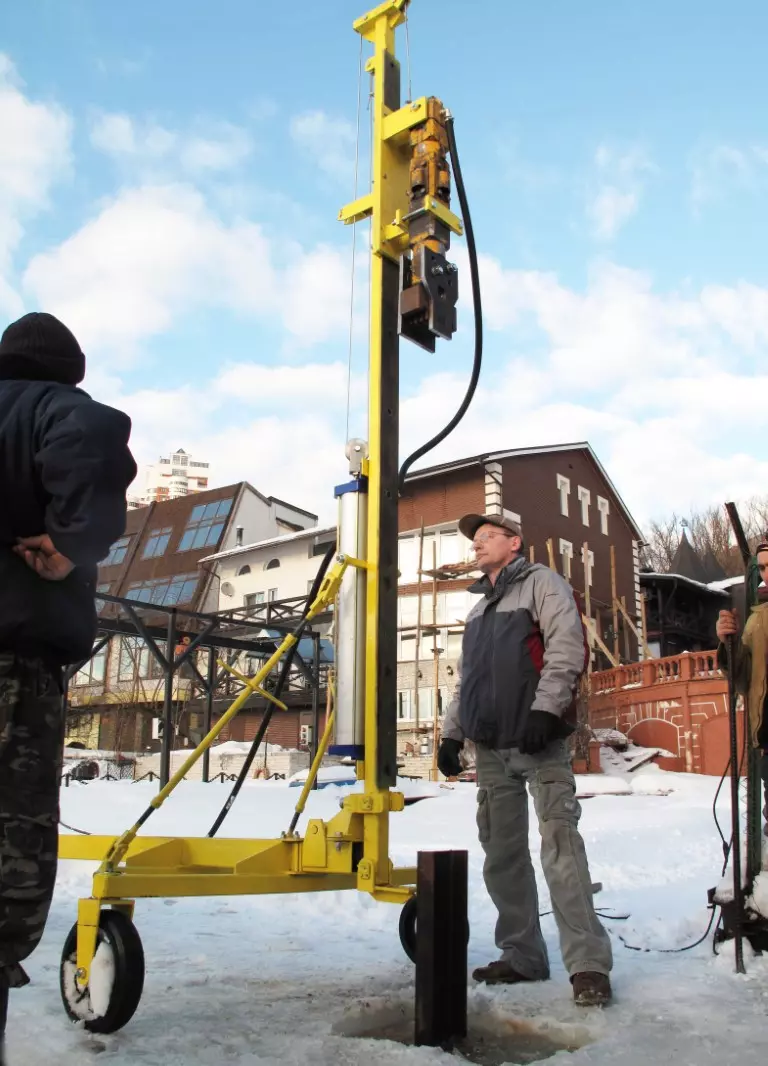

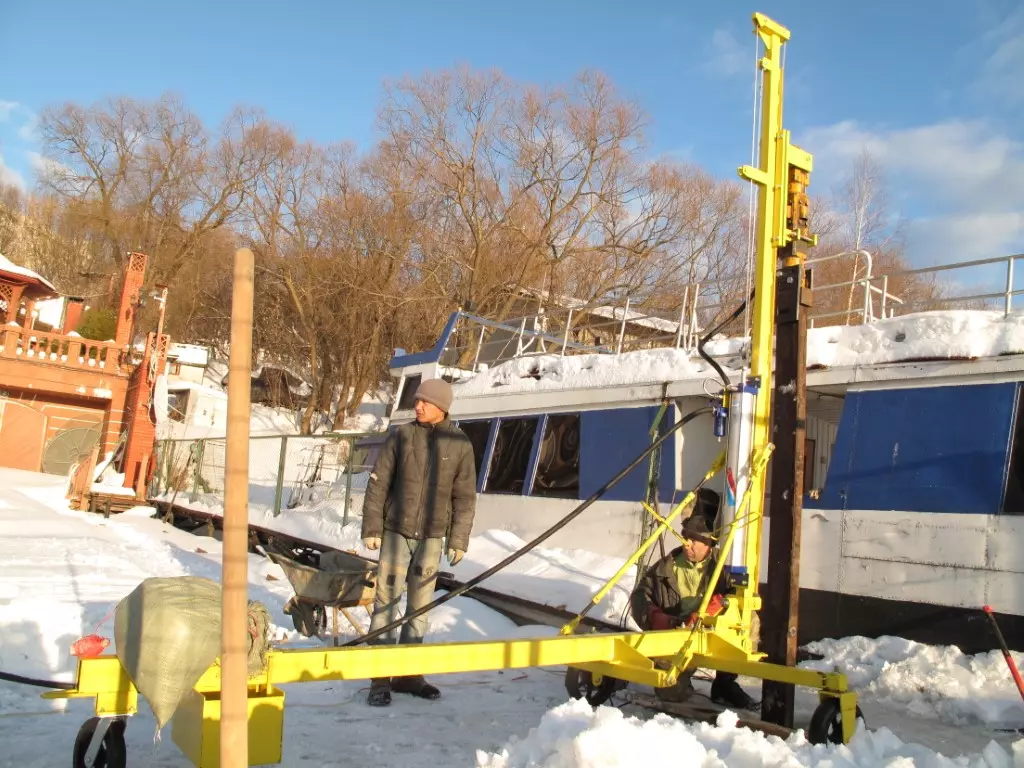

Стойка длиной 7м погружается в донный грунт сквозь лунку
(изначально надо льдом 2,5м швеллера)

Копер ППМ 3.5 забивка стоек для причала

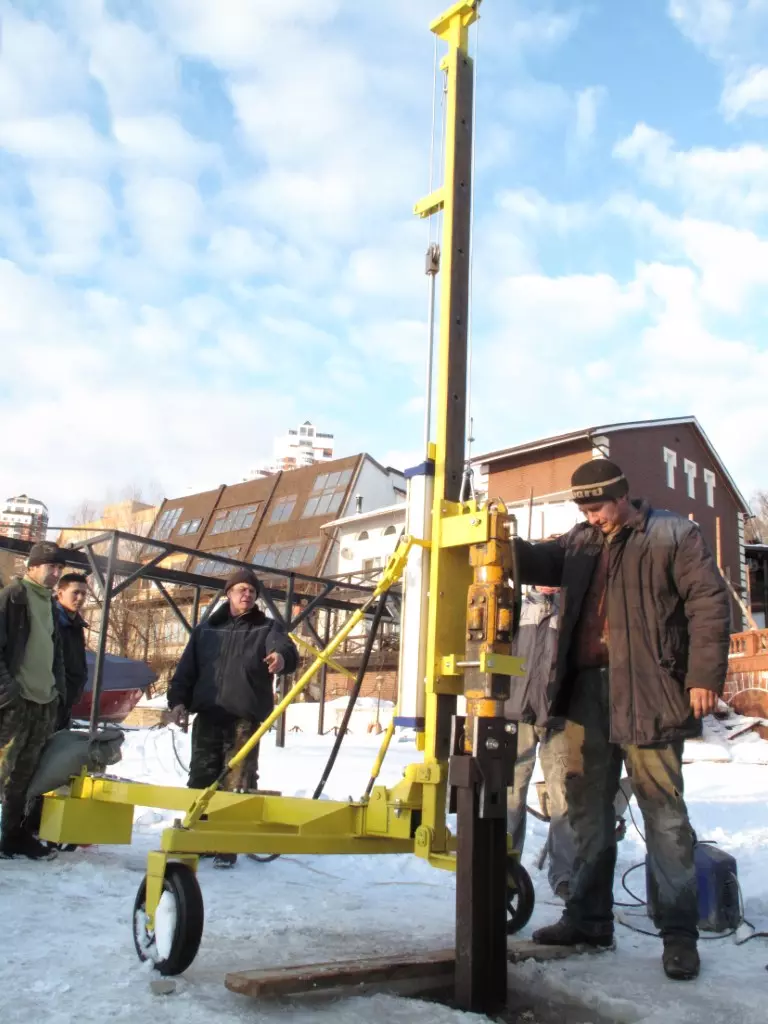

Надо льдом остается ≈0,5м швеллера, затем на месте приваривается еще часть швеллера 2м к выступающей надо льдом

Копровая установка ППМ 3.5 - забивка труб в дно реки

Завершается погружение сваи в донный грунт -
надо льдом остается ≈0,5м швеллера

Пневматическая установка ППМ 3.5 - забивка свай для причала

В итоге свая общей длиной 9м забита в донный грунт на 4м




Сваебойная установка ППМ 3.5 - забивка трубы в донный грунт

видео 24 секунды




оборудование простое в эксплуатации - управляется 1 краном

оптимизированная масса сваебойной установки - 300 кг - позволяет спокойно размещать копер на льду

Свайные работы по обустройству пирса установкой серии ППМ 3.5

   ЧАСТЬ 1

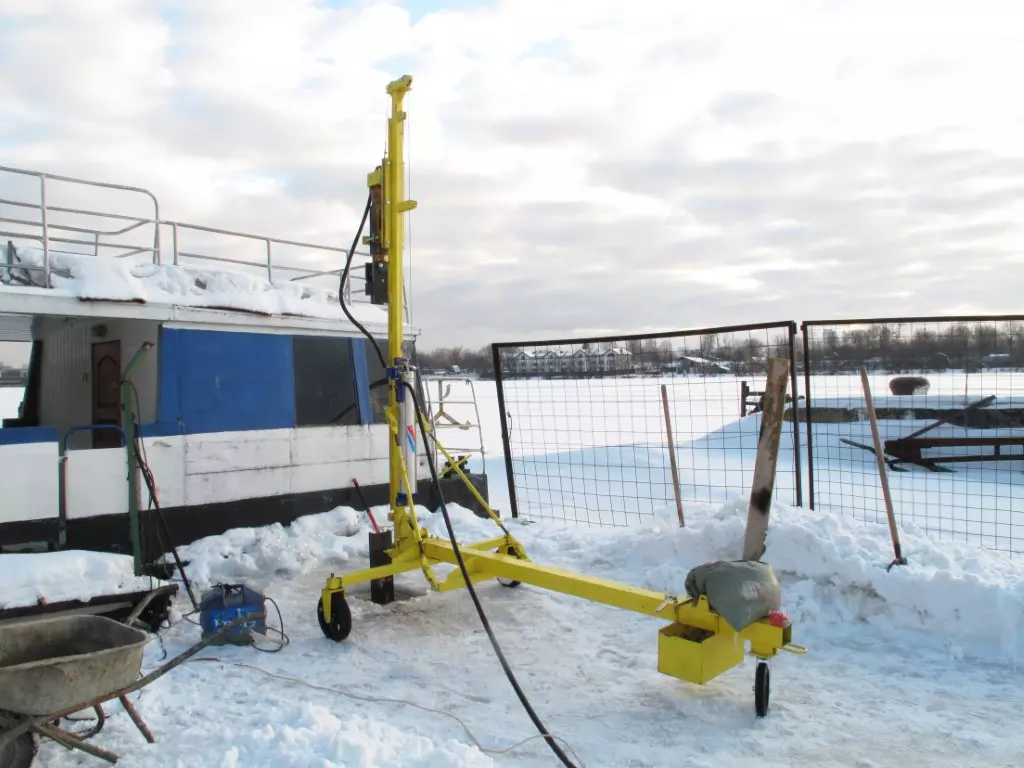

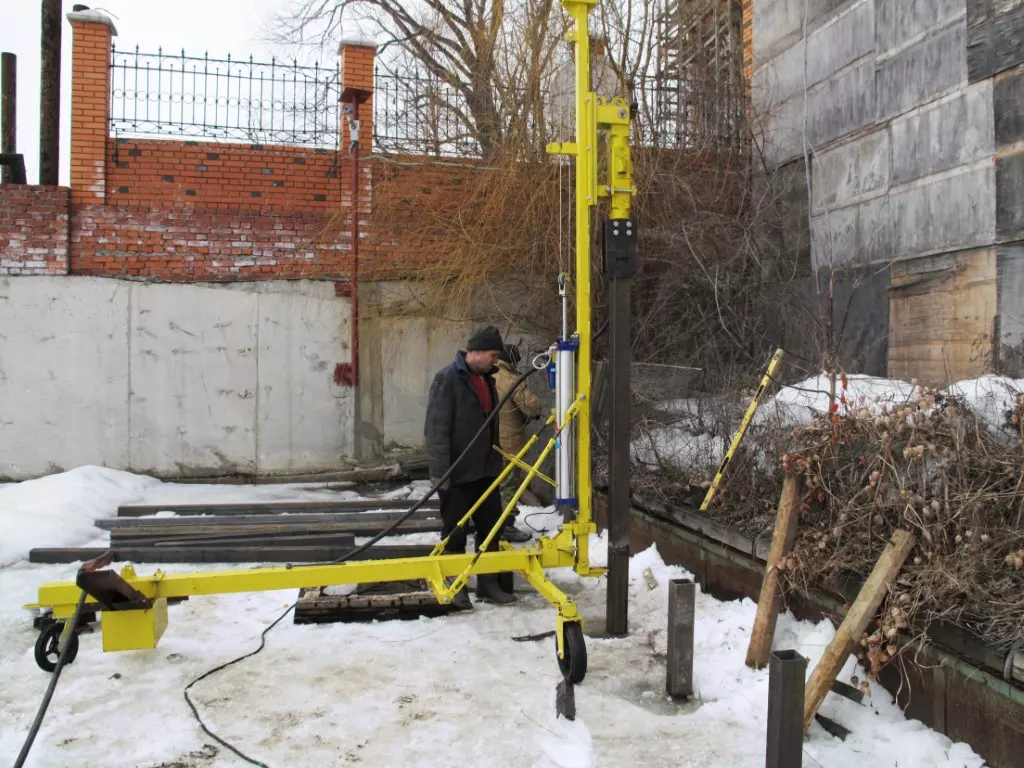

Сваебойная установка КОПРА™ серия ППМ 3.5 размещена на льду на Мосва-реке возле берега.
Свая из металлической квадратной трубы с профилем 100х100 длиной 5м установлена на дно через лунку во льду.
Надо льдом в начале работ выступает участок стойки ≈ 1,5м.
Проводится настройка копровой установки относительно угла погружения стойки.
В течение 50 секунд забивается стойка в донный грун на 1м - надо льдом остается ≈0,5м квадратной трубы.

   ЧАСТЬ 2

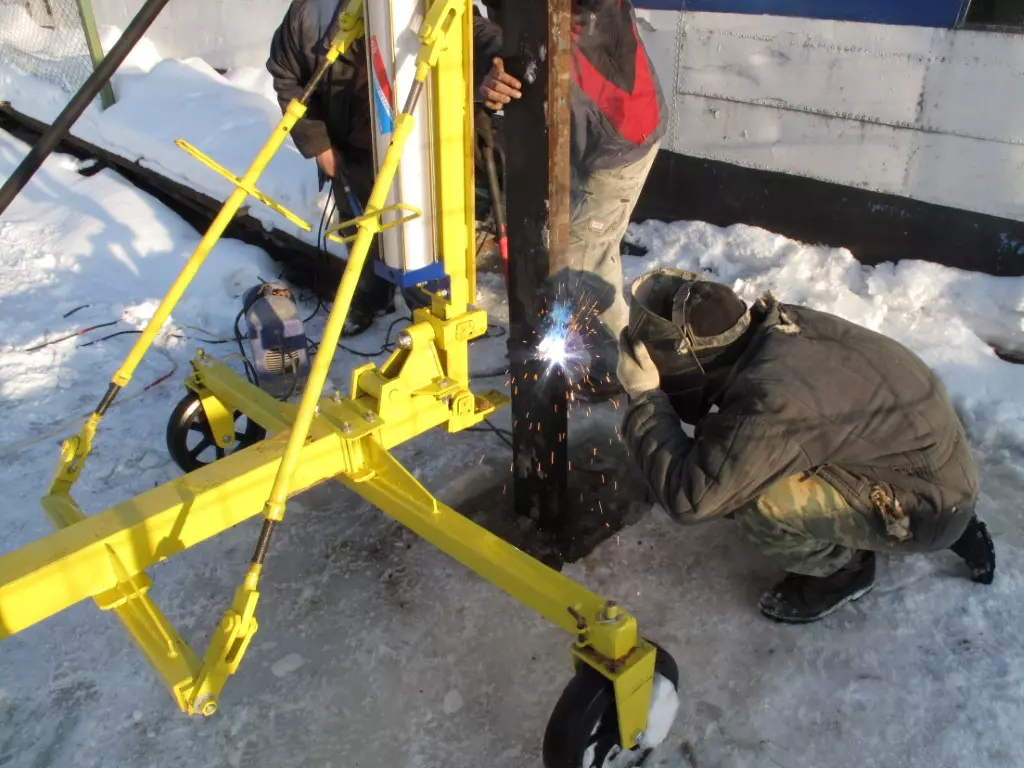

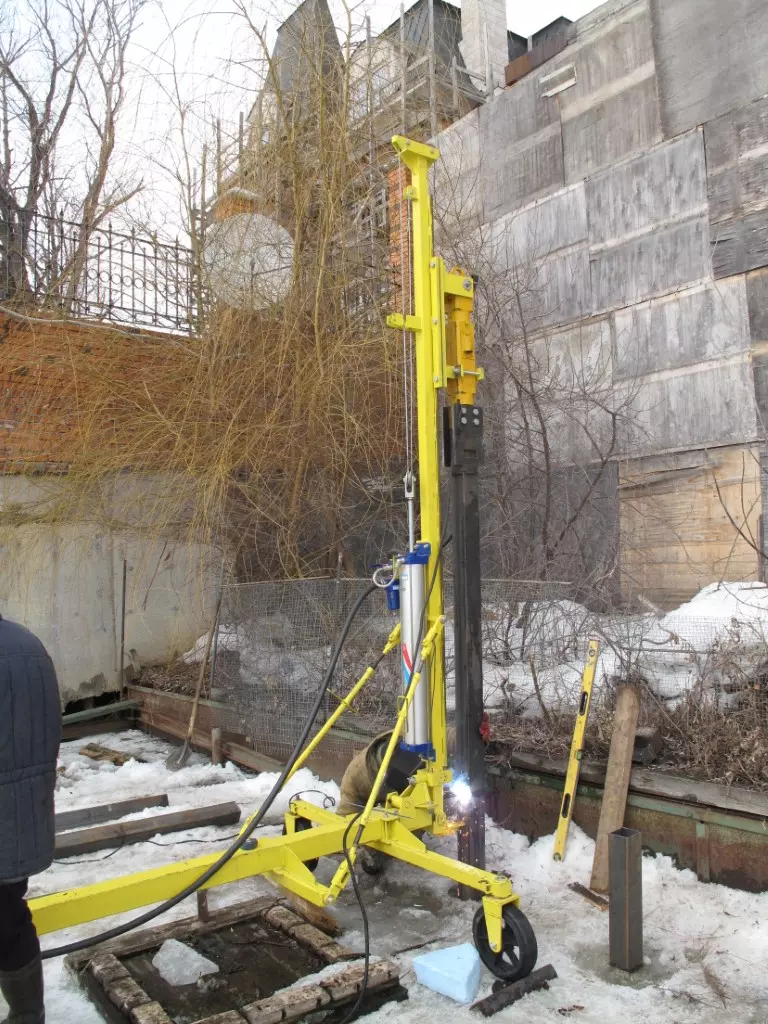

К стойке, забитой в дно и выступающей надо льдом на ≈0,5м приваривается участок сваи металлической длиной 2м.
Забивка сваи в донный грунт выполняется за 40 - 60 секунд.

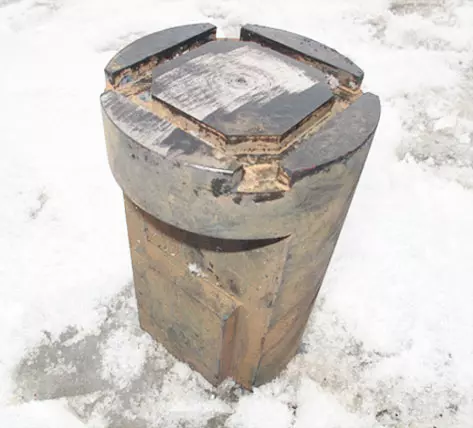

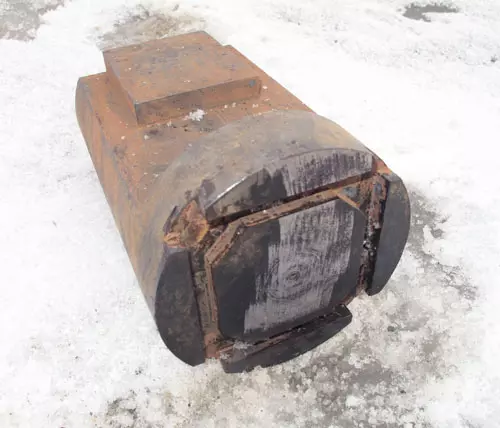

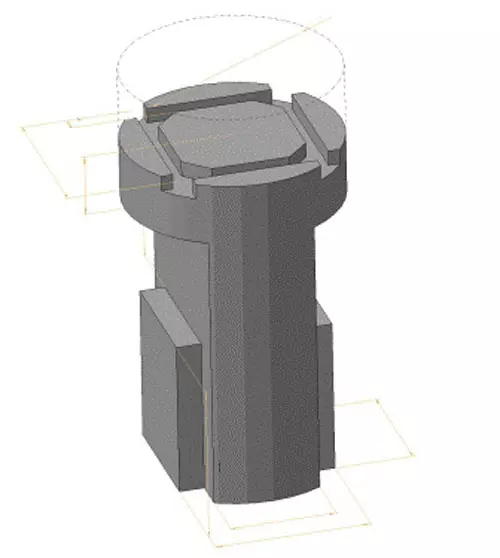

Для выполнения свайных работ оперативно изготовлен шабот специальный под квадратную трубу 100х100

шабот 100х100
шабот 100х100 шабот нестандартный



В результате

металлическая труба 100х100 длиной 7м забита со льда в донный грунт на 3м
среднее время забивки сваи в естественный грунт на 2м составило 40-50 секунд

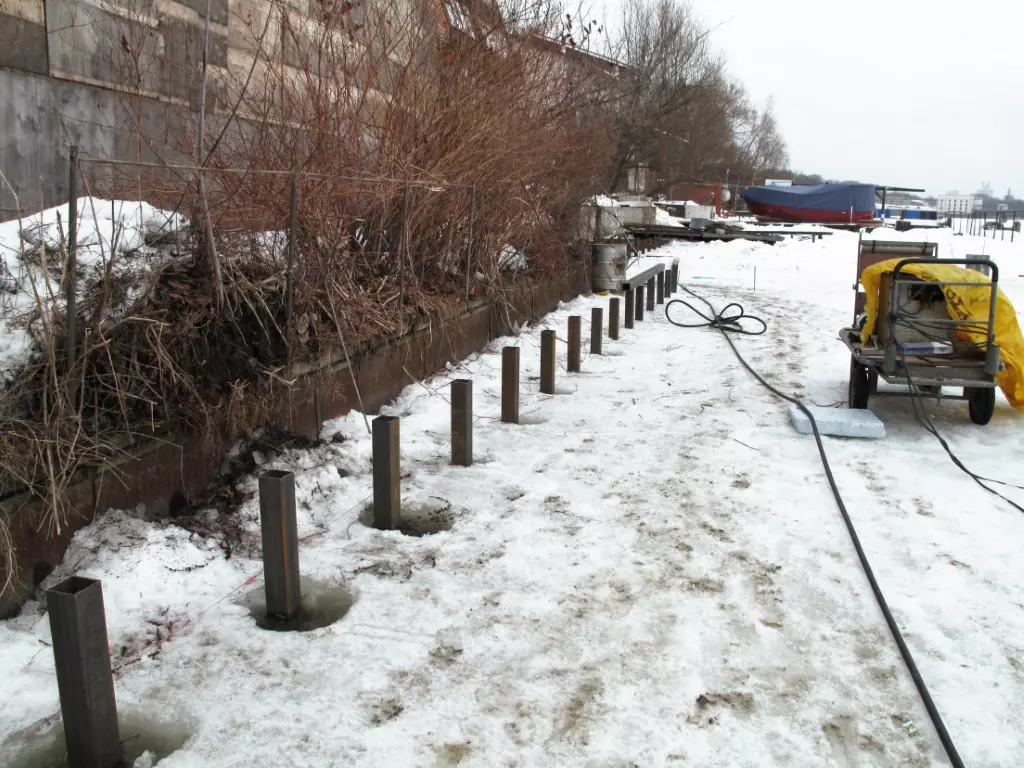

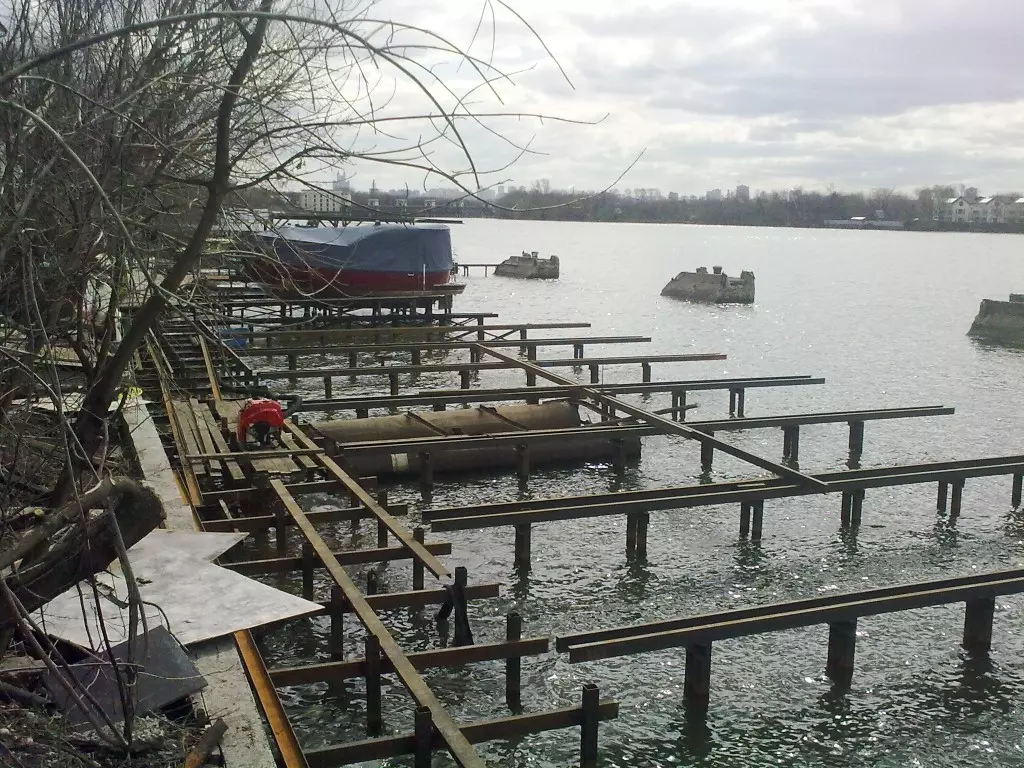

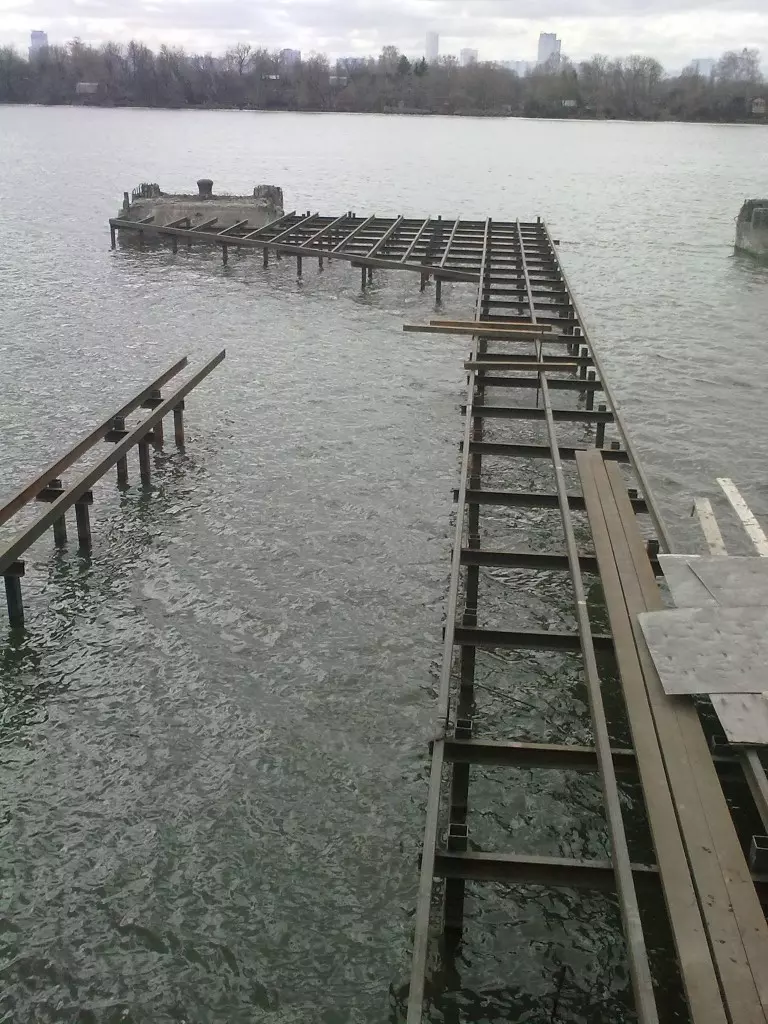

копровая установка ППМ3.5 Стойки причала забиты сваебойным копром ППМ 3.5
