Пневматическое оборудование ППМ 5-100 для забивки стоек
Пневматическое оборудование ППМ 5-100 для забивки стоек
Сваебойная установка КОПРА®
Узнать цену
Сваебойная установка КОПРА® серии ППМ 5-100 Специализированная облеченная серия

Пневматическое оборудование для выполнения свайных работ в различных сферах строительства (установка заборов, укрепление берегов водоемов), если необходима забивка свай в следующих ситуациях:

работы на несложных грунтах - нет необходимости применять пневмомолот ПМ-150
забиваются сваи длиной до 3,0 м

При необходимости по согласованию с заказчиком возможны доработки и модификации копра без дополнительной оплаты.





Пневматическое оборудование ППМ 5-100 поставляется с 2012 года в следующей комплектации:


рама копра ППМ 5-150 с удлиненной стрелой для забивки свай до 3000 мм + пневмомолот ПМ-100, обеспечивающий копру на несложных грунтах оптимальные забивающие возможности в сочетании с короткими сроками

Сваебойная установка ППМ 5-100 для забивки стоек, труб

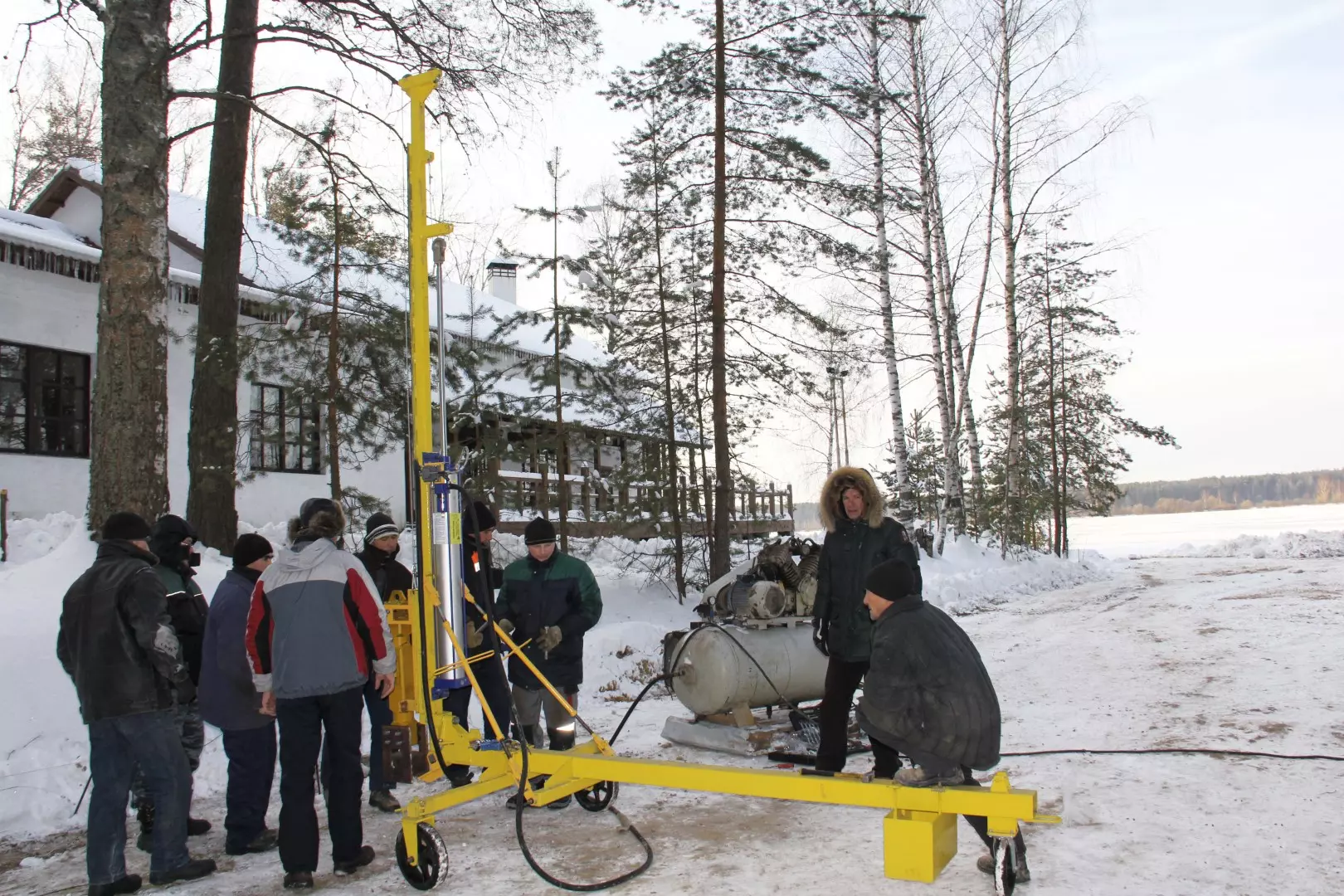

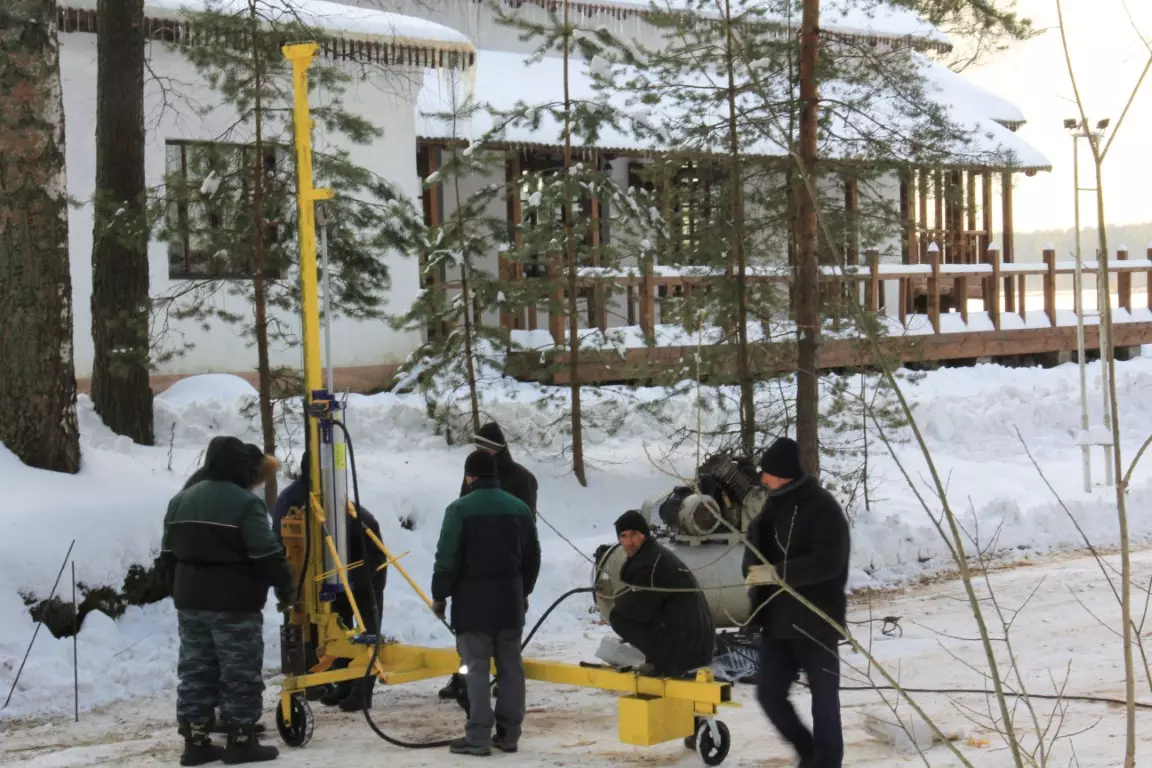

УСТАНОВКА СТОЕК ПРИЧАЛА ПРИ t -19°С


Ярославская область, Мышкинский район, декабрь 2012 Забивка квадратной трубы 80 мм l = 2 м
Изготовлена специальная комбинированная матрица (шабот)
Применен компрессор с электрическим приводом

Видеоролики пневматического оборудования ППМ 5-100 в работе

Техническая документация на копер ППМ 5‑100

Паспорт на сваебойную установку ППМ

Паспорт ППМ 5‑100.pdf
Руководство на сваебойную установку ППМ

Руководство ППМ 5‑100.pdf
Видеоруководство по эксплуатации

Технические данные установки КОПРА® серии ППМ 5-100

забивает стойки
длиной до 3 м

ПНЕВМОМОЛОТ - 100
(энергия удара до 420Дж при 6 АТМ)

Габариты установки сваебойной ППМ 5-100
длина, мм 4100
ширина, мм 1700
высота в рабочем положении, мм 4100
высота в транспортном положении, мм 1000
Масса сваебойной установки ППМ 5-100, кг 280

Длина забиваемых стоек, мм до 3000 - ключевой параметр

Рабочее давление воздуха, мПа 0,2-1,0
Раcход воздуха, л/мин ~500
Габарит стойки по торцу, мм, не более 120х170
Масса стойки, кг, не более 50
Частота ударов (мах), 1/мин 360

Энергия удара (переменная), Дж 270-420 - ключевой параметр
