Копровая сваебойная установка ПМП 6262

Копровая установка сваебойная ПМП 6262

Установка сваебойная ПМП 6262 была разработана и выпущена еще в 1998г. на базе одного из крупнейших отечественных заводов (ведущего историю с 1919 года), расположенного в г.Подольске. Копровая установка ПМП 6262 стала первой российской пневматической сваебойной машиной для дорожного строительства.
Сваебойная копровая установка ПМП 6262 с ее многолетним опытом эксплуатации в дорожном строительстве послужила источником для сбора, изучения и проработки информации, выявленной в процессе применения копра на монтаже дорожного ограждения. Также были всесторонне проанализированы предложения, замечания и пожелания дорожников.

На сегодня установка ПМП 6262 не выпускается серийно

На базе ПМП 6262 разработан модернизированный копер ППМ 3.0

С учетом накопленной информации в 2005 г. была разработана первая копровая установка серии ППМ 3.0
выгодно отличающаяся от своей предшественницы ПМП 6262 следующими основными параметрами:



ПМП 6262
ППМ 3.0


пневмосистема, где управление копром необходимо манипулировать 3 кранами
установки ППМ всех серий управляются пневмосистемой, включающей только 1 кран

длина 3,6 м ширина 1,8 м высота 2,0 м (транспортировочное положение)
длина 3,0 м ширина 1,7 м высота 1,0 м (транспортировочное положение)

780 кг
280 кг



Транспортировка копровой установки ПМП 6262 к месту дорожно-строительных работ требует значительно более серьезной подготовки - нужен специальный транспорт, кран-манипулятор...
Также затруднен процесс перемещение установки от стойки к стойке, т.к. такое передвижение сваебоя осуществляется работниками в течение всего дня - однозначно есть разница передвигать 280 кг или 780кг!

ВАЖНО

Существенное уменьшение весо-габаритных размеров на рабочие характеристики новой копровой установки ППМ никак не повлияло, т.к. они зависят не от массивности рамы, а от качества и мощности пневмомолота.
Сваебойные установки ПМП 6262 и новые установки ППМ 3.0 / ППМ 3.5 комплектуются пневмомолотами одинаковой мощности - до 420 Дж



энергия (мощность) удара 170 - 420 Дж
энергия (мощность) удара 170 - 420 Дж

ПМП 6262

забивается стойка СД швеллер 14
стойка длиной 1,7 м погружается на 1 м
размеры стойки в сечении 140 мм x 63 мм

VS

ППМ 3.5

забивается стойка СД "Трансбарьер"
стойка длиной 2,5 м погружается на 1,6 м
размеры стойки в сечении 150 мм x 170 мм



Машина ППМ 4-150 для забивки дорожного барьерного ограждения

Современные сваебойные копровые установки КОПРА® серии ППМ 4-150 / 5-150
при сравнительно небольших весо-габаритных размерах (300 кг)
существенно превосходят предшественников энергией удара (до 680 Дж)
благодаря комплектации мощным пневмомолотом ПМ-150




Копер ППМ 4-150 забивка швеллера 14
средняя скорость забивки стойки 0 мин 20 сек - 1 мин 30 сек

Московская область, гор. округ Клин, сентябрь 2012


Сваебойная установка ПМП 6262 - ремонт и восстановление

На практике имели место случаи, когда в ООО "Магистраль" передавались рамы пневматических установок других производителей в более менее работоспособном состоянии.

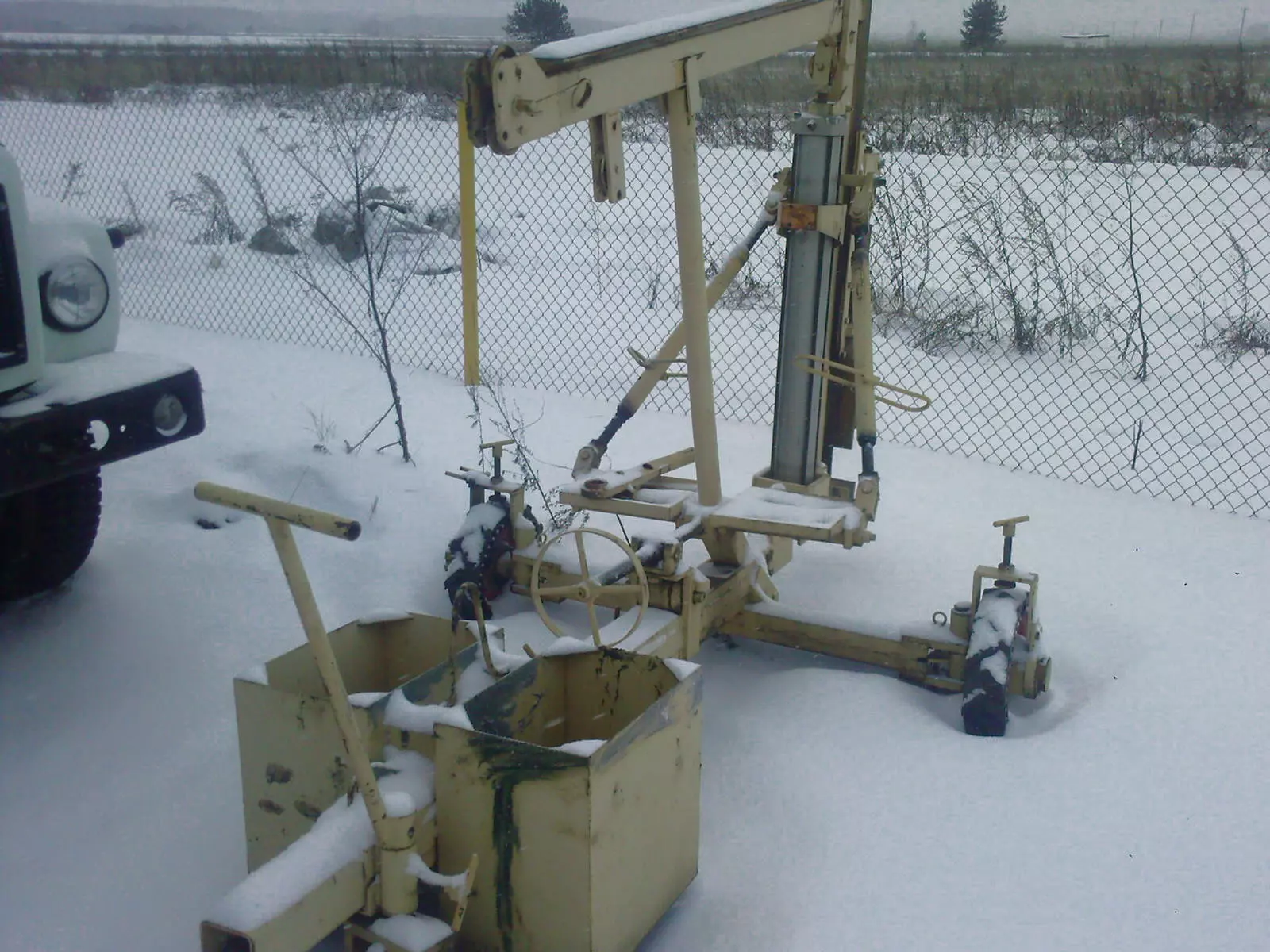

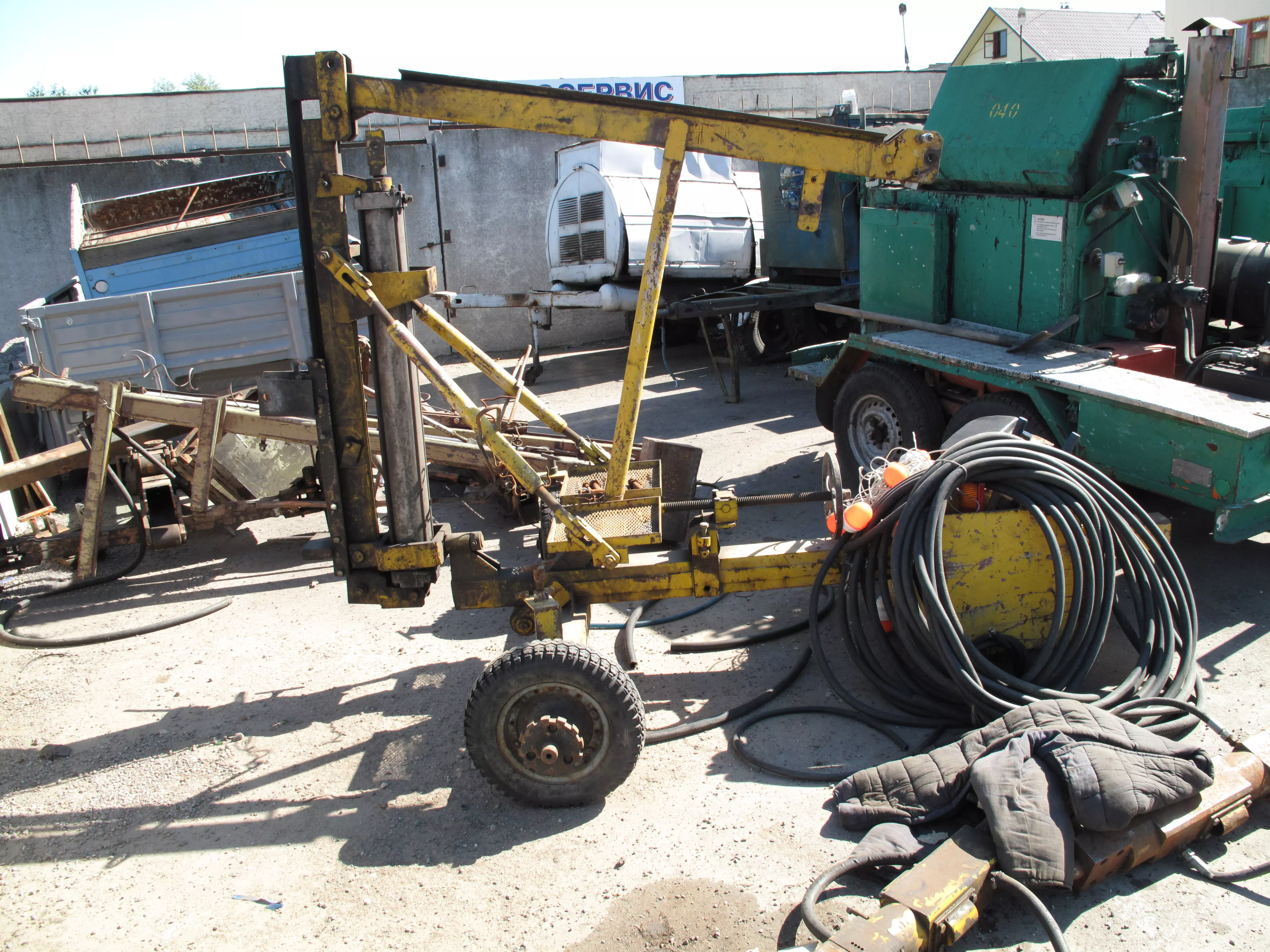

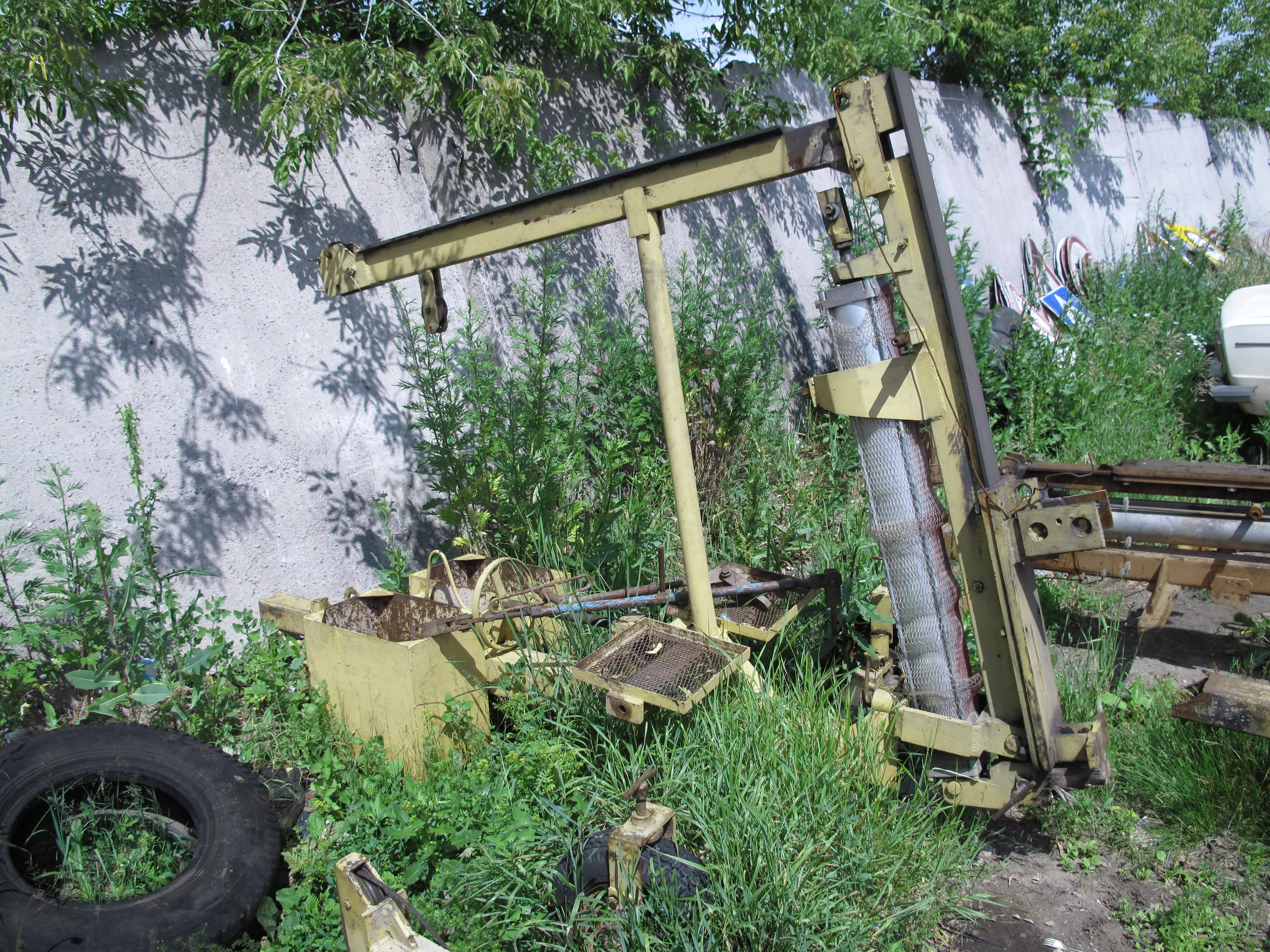

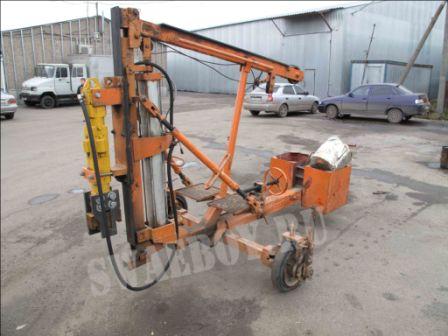

Рама копровой сваебойной установки ПМП 6262 Рама копровой сваебойной установки ПМП 6262 Рама копровой сваебойной установки ПМП 6262




Пример с пневмомолотом ПМ-100

Такие копровые сваебойные установки:
оснащаются качественным пневмомолотом ПМ-100 (только пневмомолота КОПРА® унифицированы и термообработанны)
комплектуются модернизированной пневмосистемой, включающей только 1 кран управления
восстанавливаются путем замены, при необходимости, рабочих узлов копра ПМП 6262, которые изготавливаются индивидуально

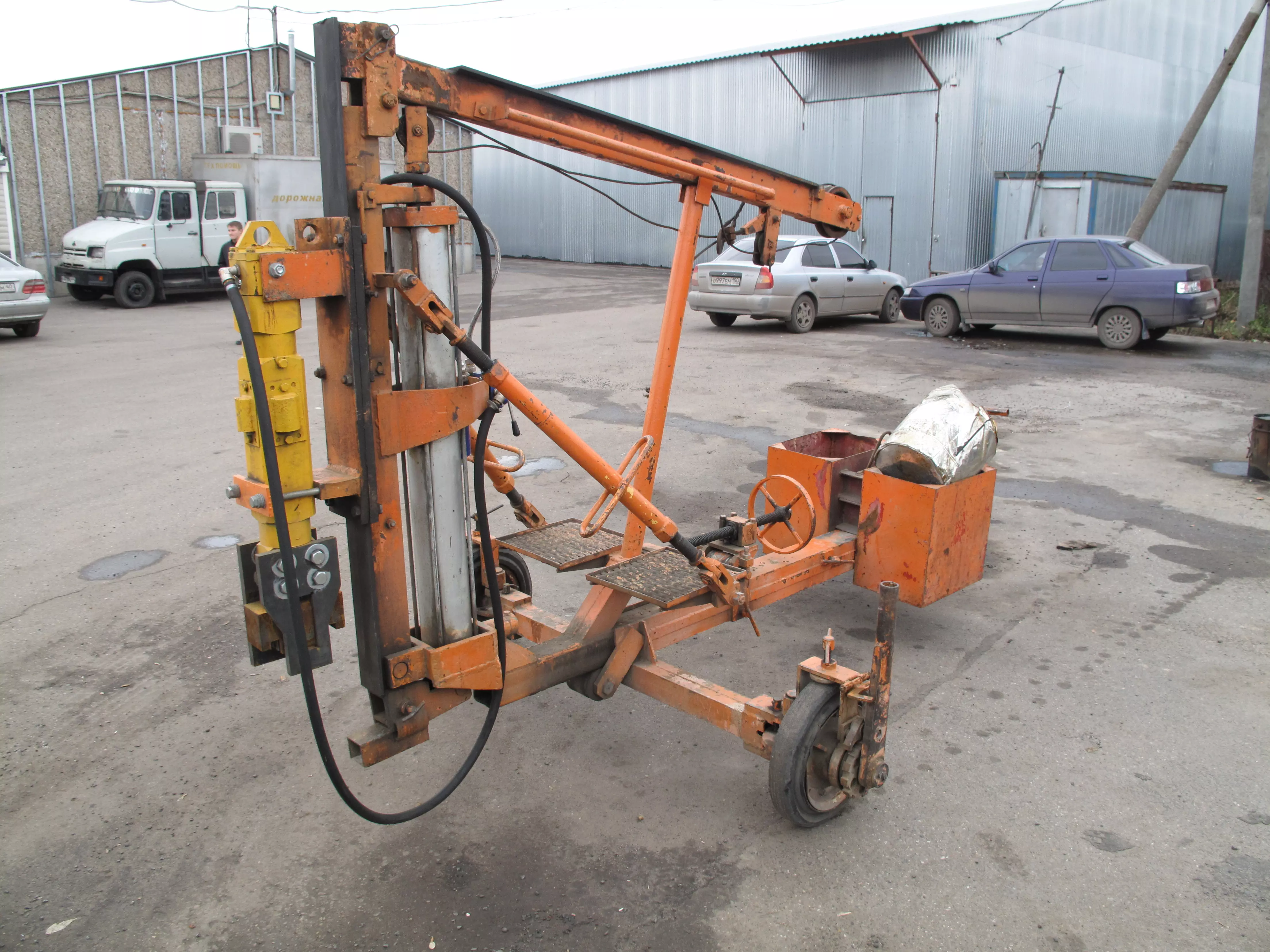

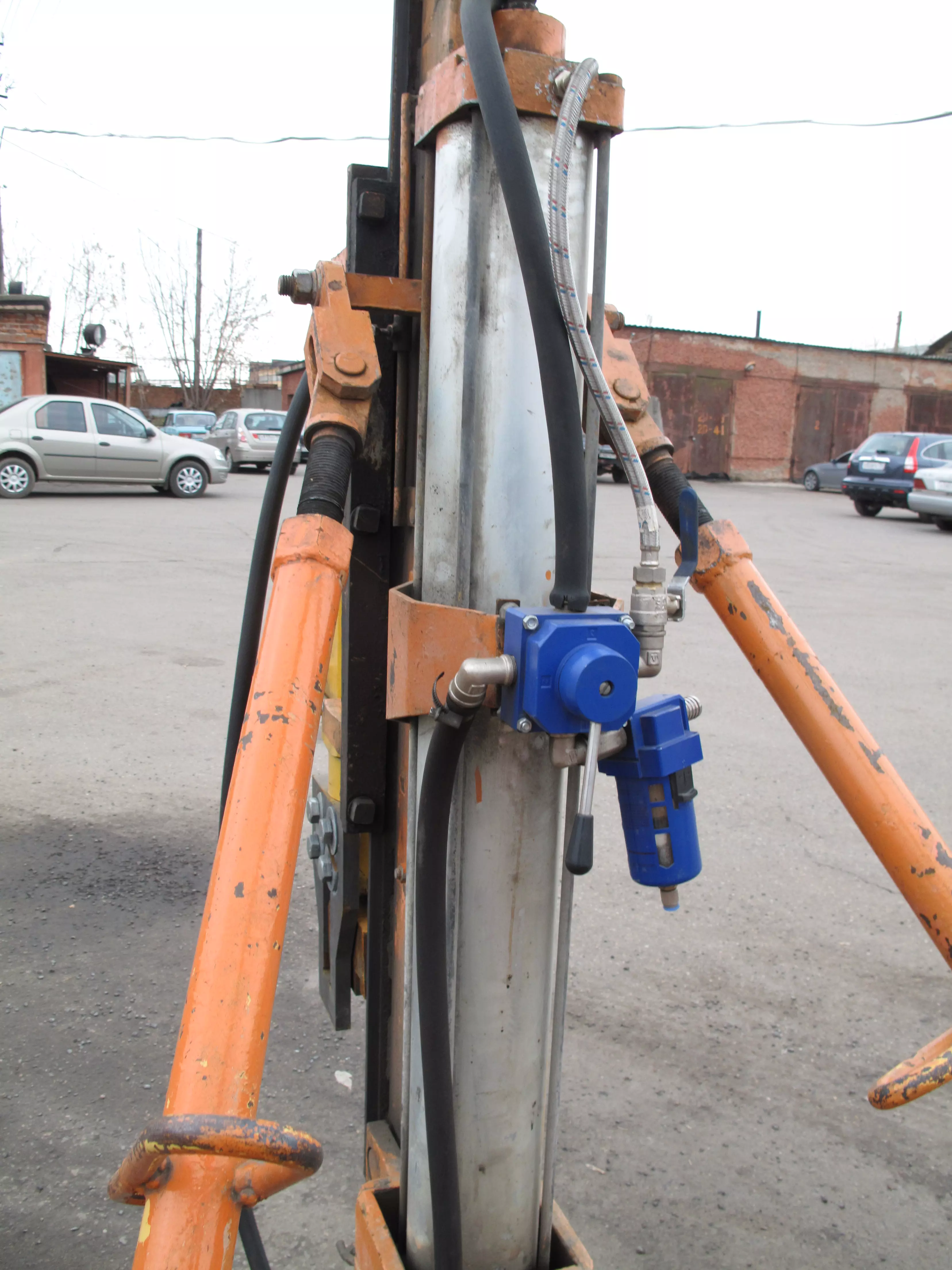

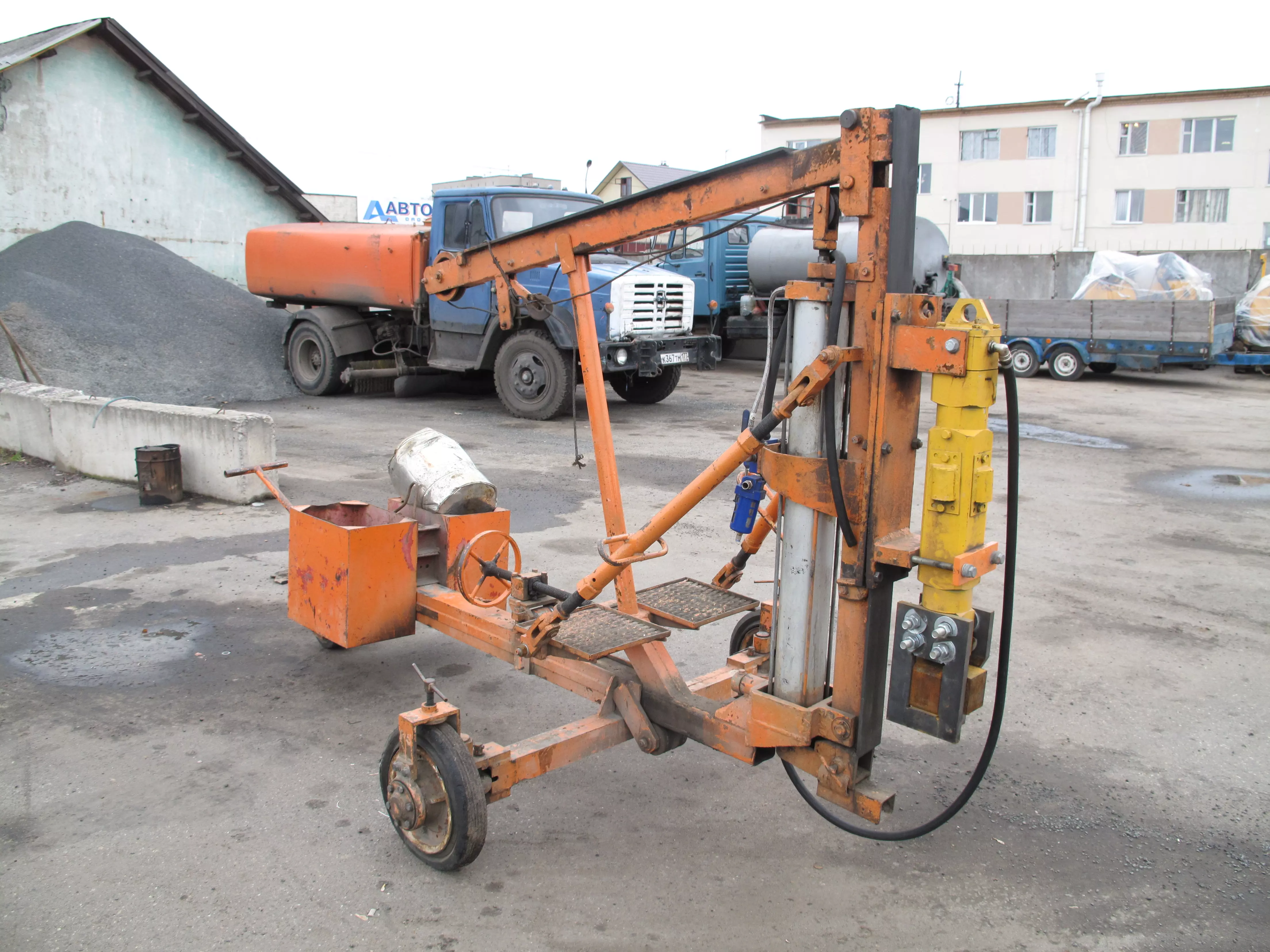

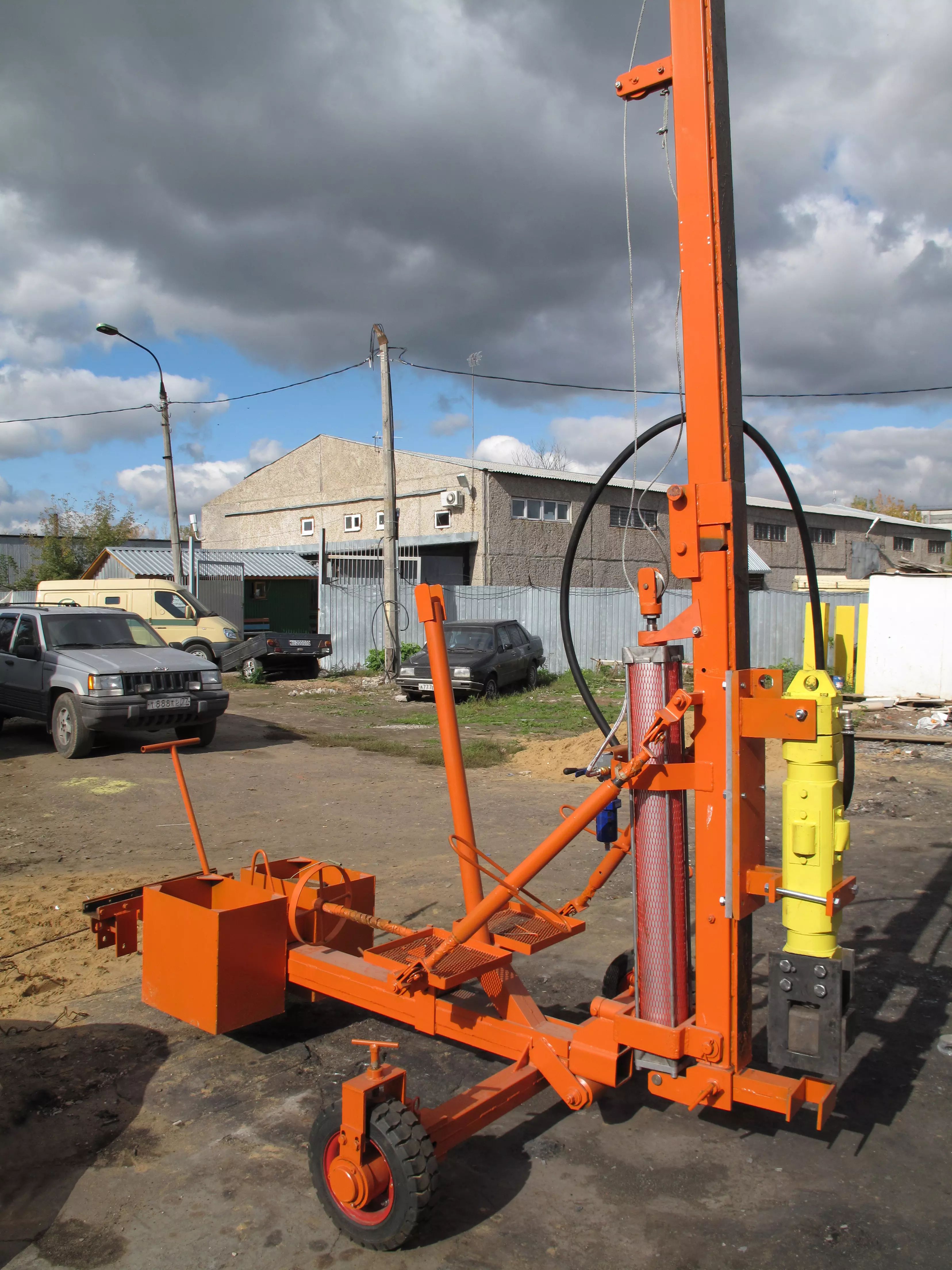

Копровая сваебойная установка ПМП 6262 Копровая сваебойная установка ПМП 6262 Пневмосистема копровой сваебойной установки





Пример с пневмомолотом ПМ-150

По специальной договоренности с заказчиком установка ПМП 6262 может быть модернизирована:
комплектуется более мощным пневмомолотом ПМ-150 (пневмомолота КОПРА® ПМ-150 производит только ООО "Магистраль")
для установки пневмомолота ПМ-150 на раму копра ПМП 6262 необходима замена ползушки

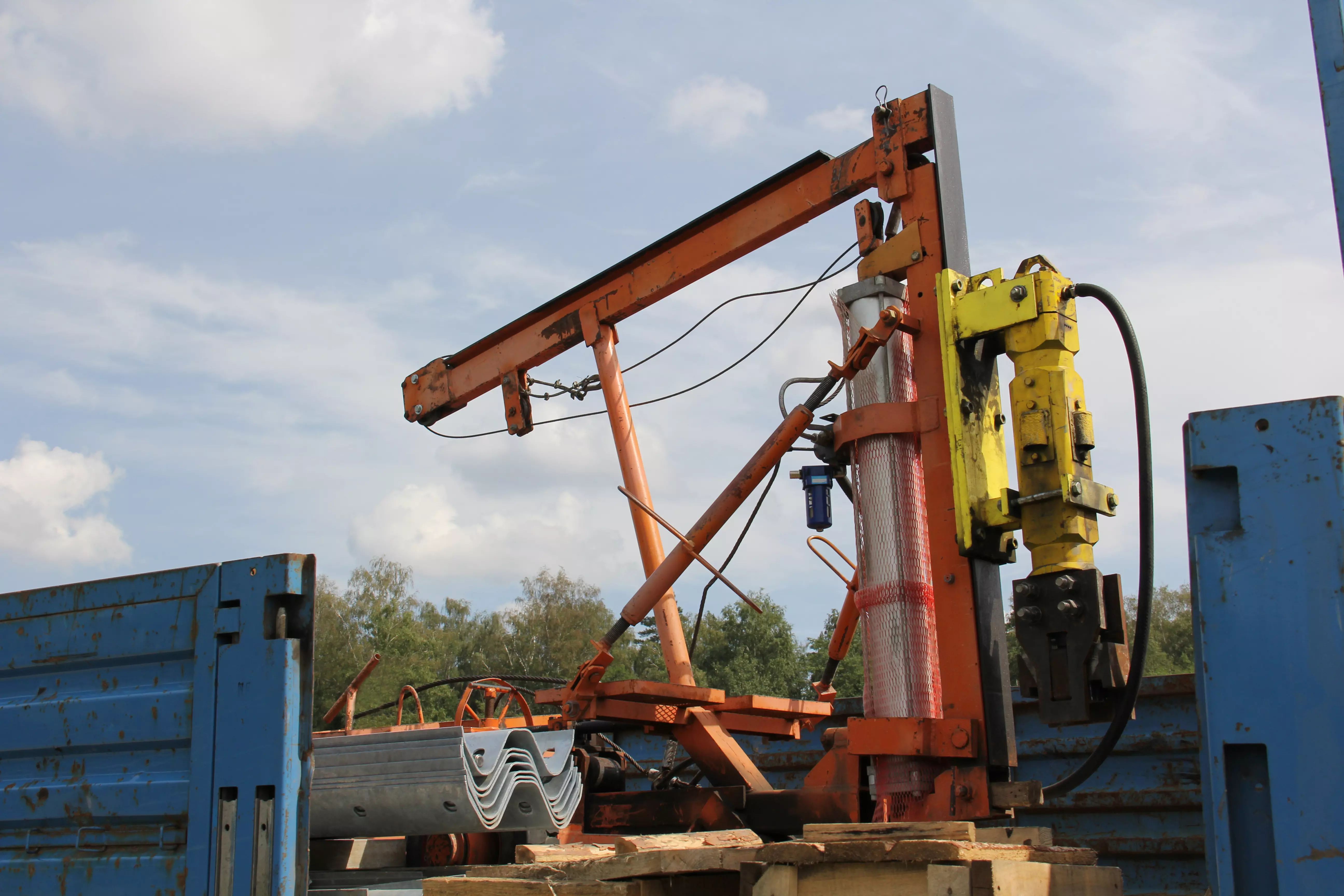

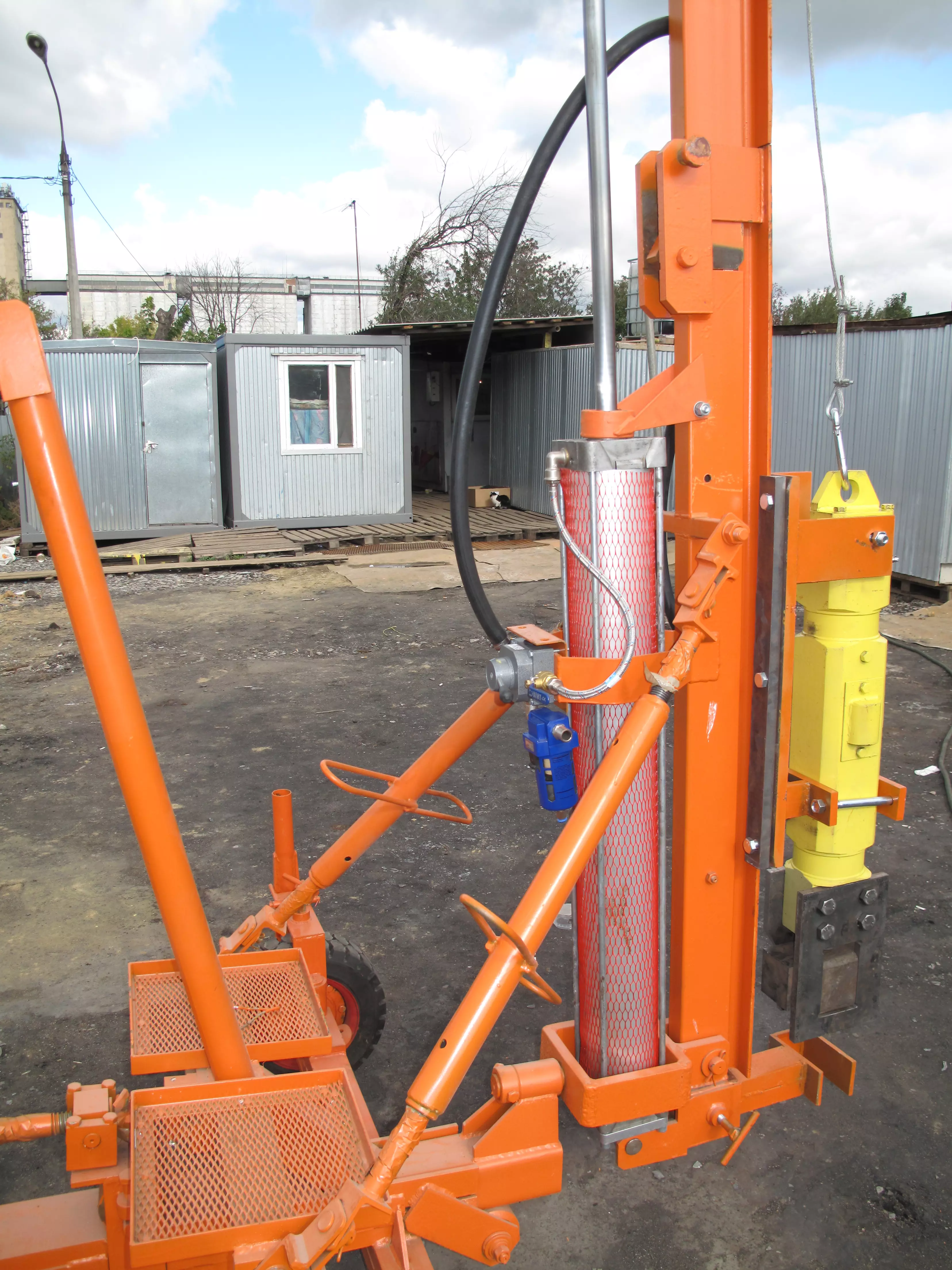

Копровая сваебойная установка с пневмомолотом ПМ-150 Копровая сваебойная установка с пневмомолотом ПМ-150 Копровая сваебойная установка с пневмомолотом ПМ-150





Пневматические копровые сваебойные установки

Сравнительная таблица по рабочим параметрам


ППМ 3.0

аналоги:
ДСЗУ-09
ППМ 4-100

аналоги:
ППМ 3.5 / ПМП 6262
ППМ 4-150

аналоги:
ППМ 5-100

аналоги:
ППМ 5-150

аналоги:
Энергия удара, Дж 170 - 420 170 - 420 250 - 680 170 - 420 250 - 680
Длина забиваемых стоек, мм 2000 2500 2500 3000 3000




Технические характеристики ПМП 6262


Габариты и технические характеристики Копер ПМП 6262 (ПМП 6-100)
Габариты установки, мм

длина

ширина

высота: в рабочем положении

в транспортировочном положении


3250 - 3600

1800

3600

1990
Масса установки, кг

Длина забиваемых свай(стоек)б мм

Давление воздуха(переменное),мПа (кгс/см2)

Общий расход сжатого воздуха, м3/мин
785, 2

до 2500

0,25-1,0 (2,5-10)

0,48
Масса пневмомолота, кг

Масса ударного бойка, кг

Энергия удара (переменная), кДж

Частота ударов (max), 1/мин
73,89

7,66

0,17 - 0,42

до 360
Забиваемые сваи: габариты по торцу не более, мм

Масса сваи (стойки), не более, кг
120 x 170

50
