Установка металлического барьерного ограждения МБО

Сваебойная установка ППМ 3.5 для установки металлического барьерного ограждения

На практике

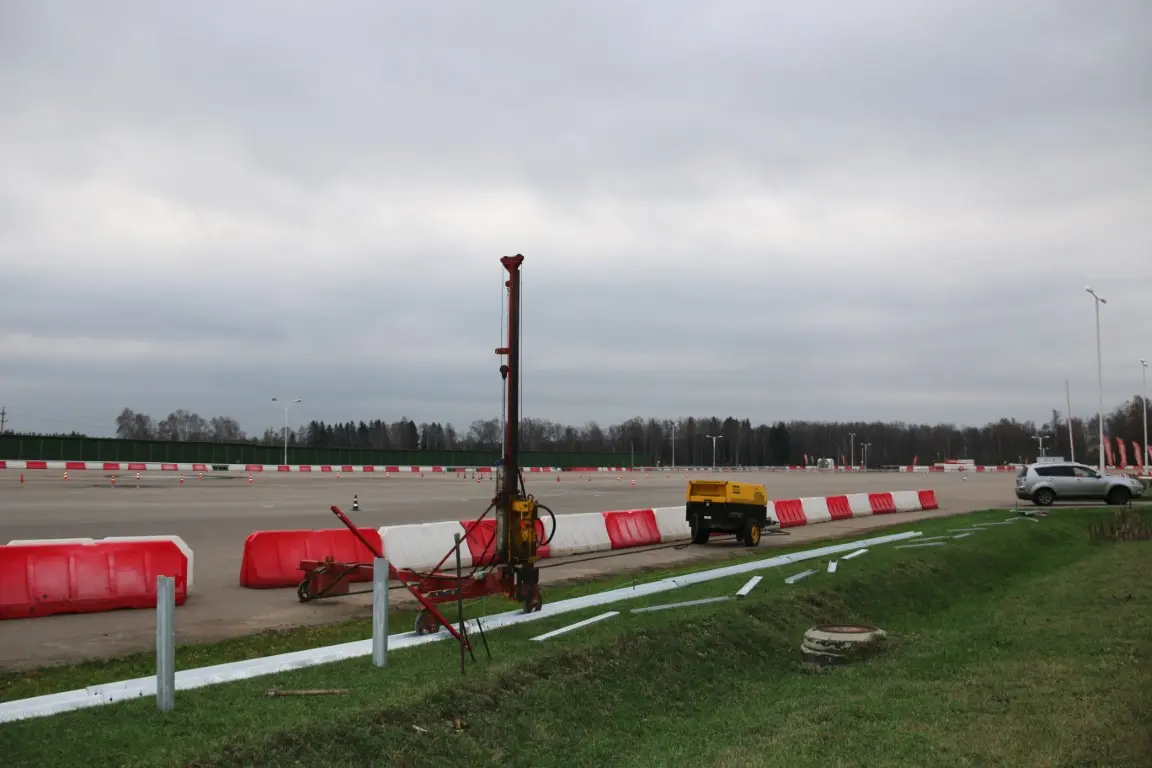

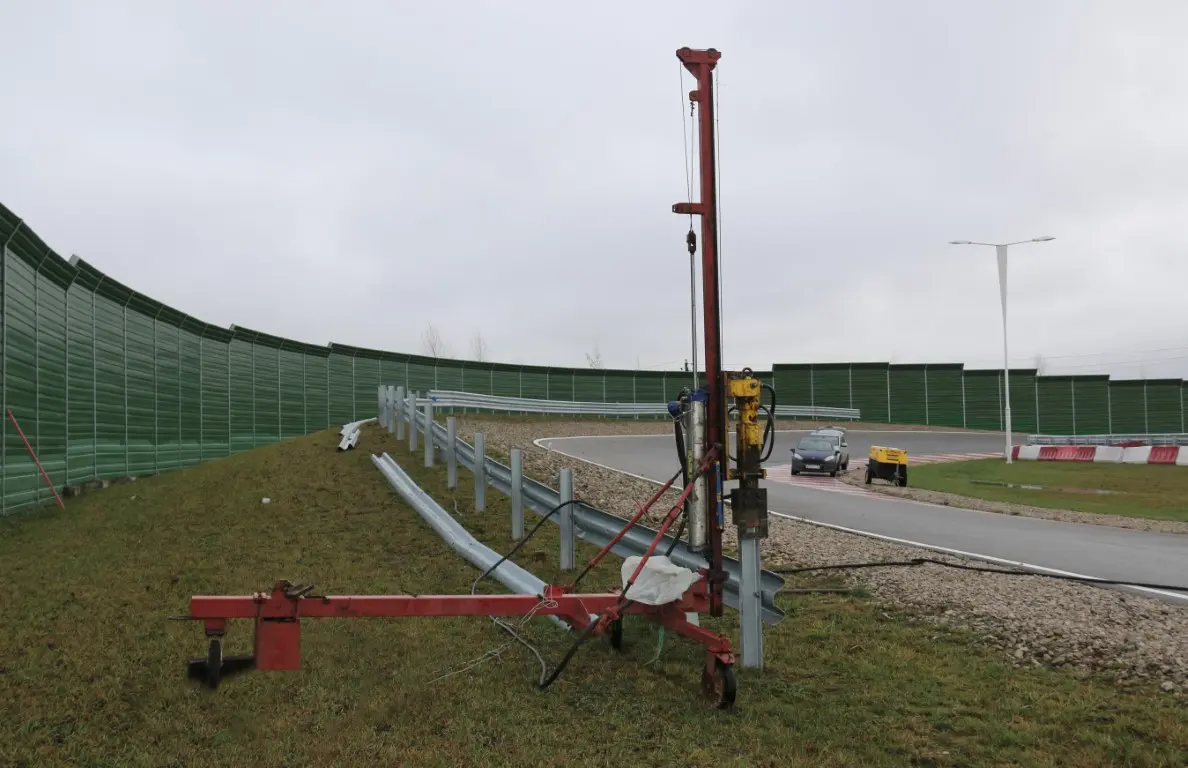

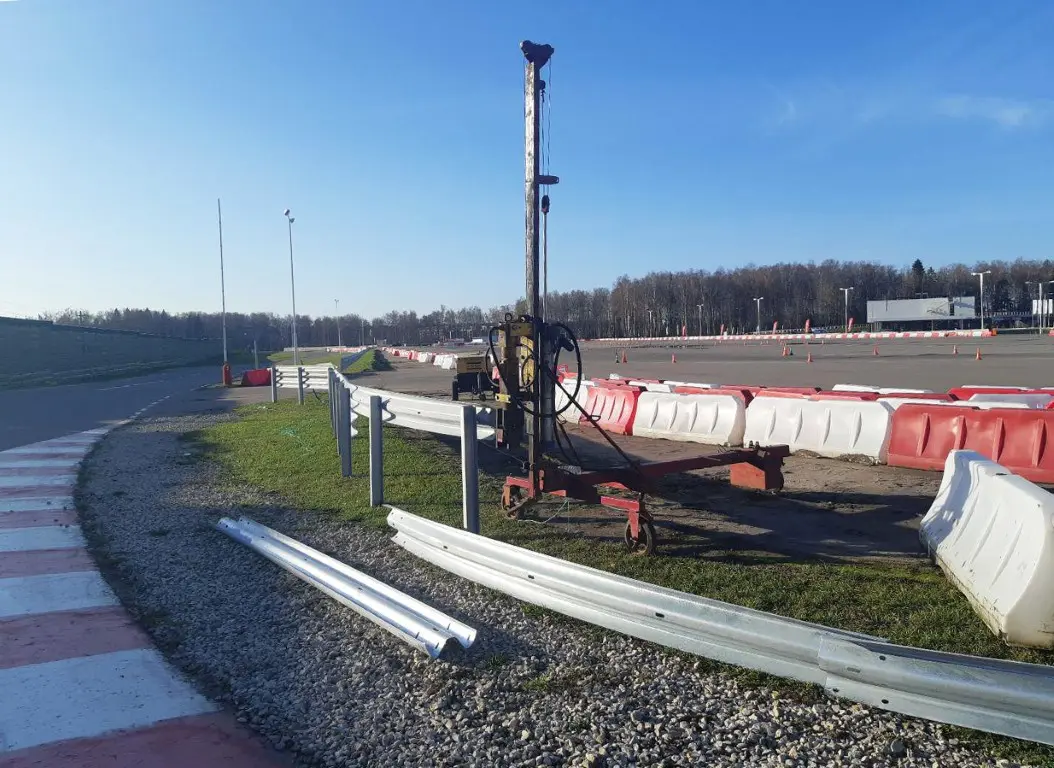

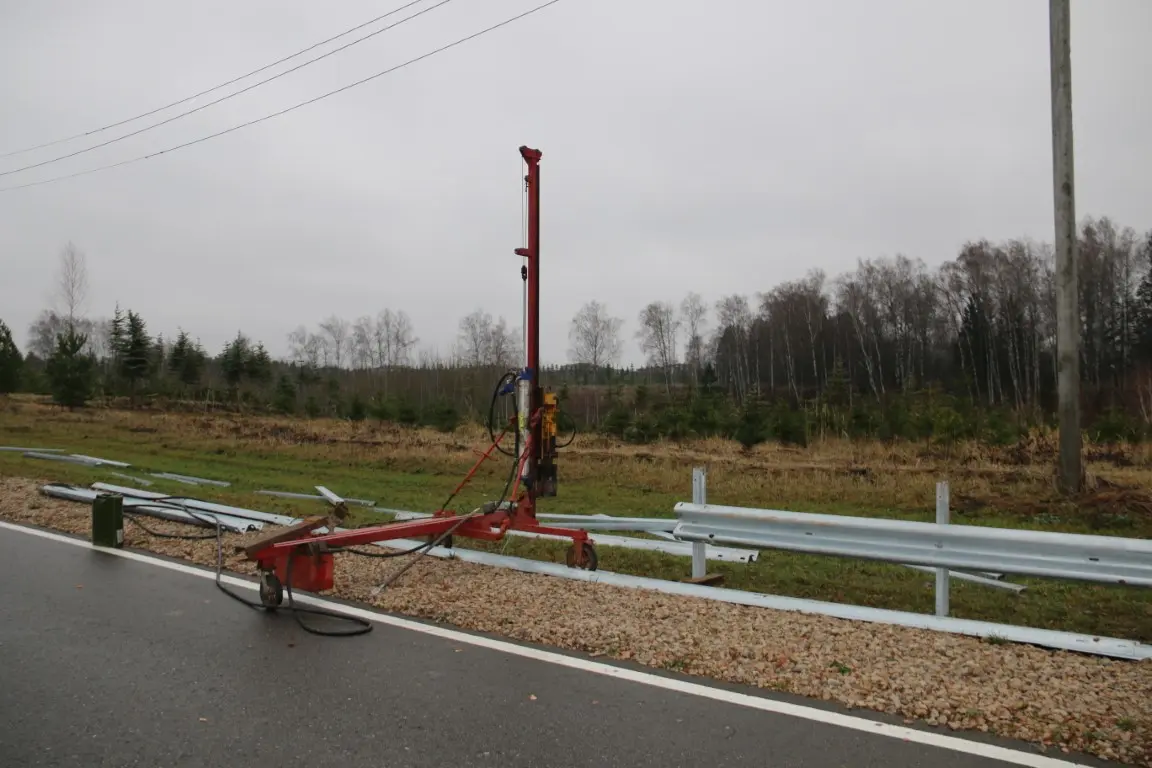

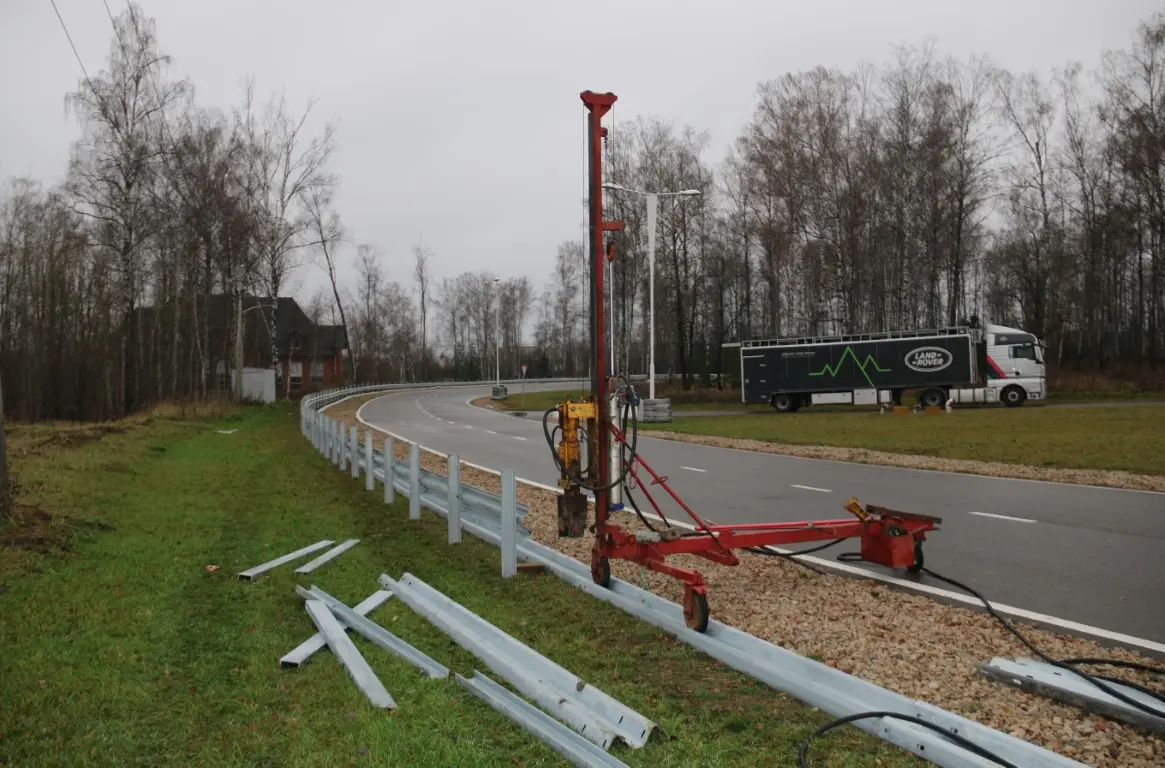

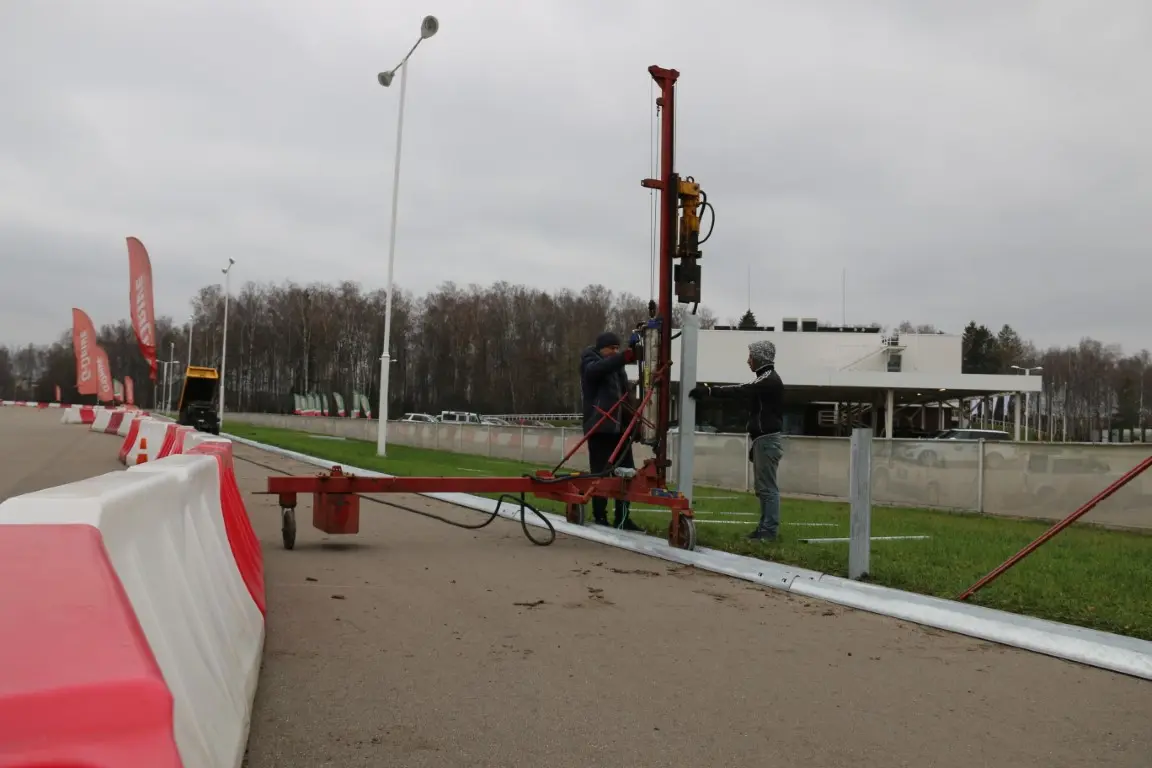

Забивка металлического барьерного ограждения на полигоне

Московская область, г. Истра, 2019 октябрь
Интуитивная минималистичная система управления
1 кран → каждый сможет
Проста + надежна
= практически неубиваема
Минимум затрат на
эксплуатацию и содержание


Пневматическое оборудование КОПРА® - эффективная и низкозатратная технология для забивки стоек дорожного ограждения с интуитивным управлением.

Копер ППМ 3.5 - забивка стоек дорожных МБО


видео 3 минуты 11 секунд

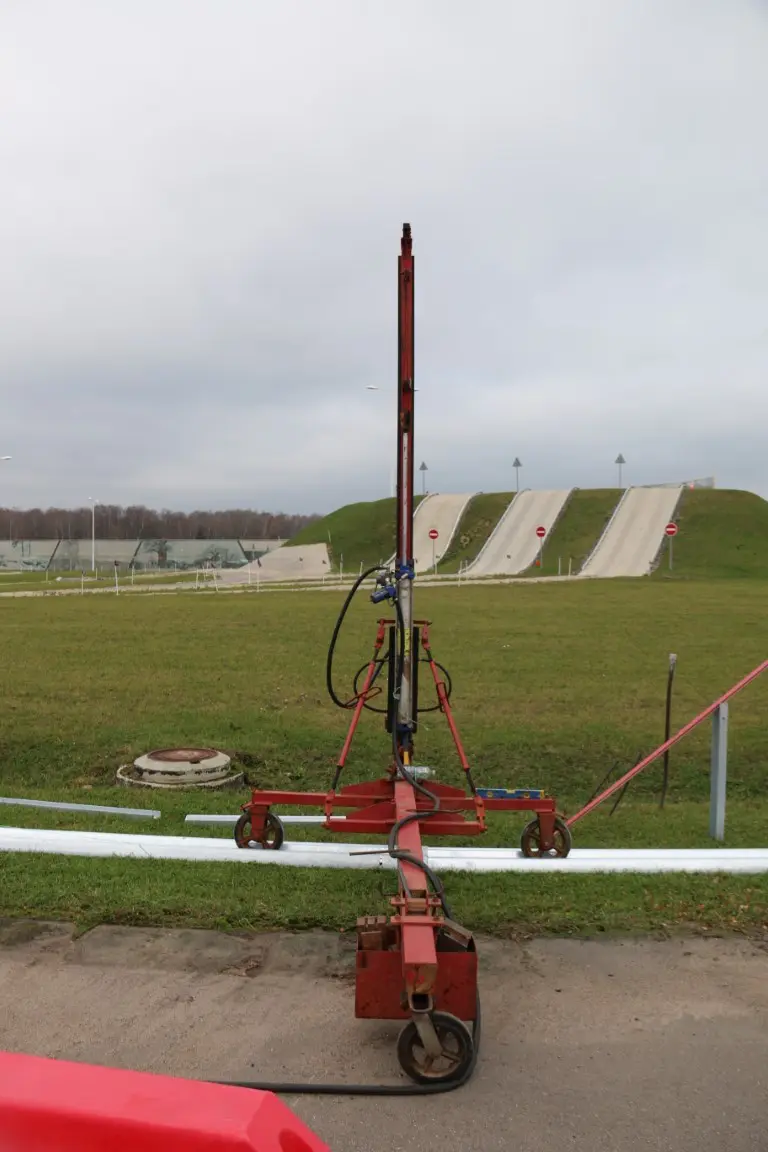

стойка установки выравнивается талрепами по вертикали
копер перемещается одним человеком от стойки к стойке
один сотрудник управляет копром через крановый распределитель, другой подставляет стойки
мотивированная бригада при грамотной подготовке может монтировать 300-400 метров МБО за смену



Оптимизация процесса забивки

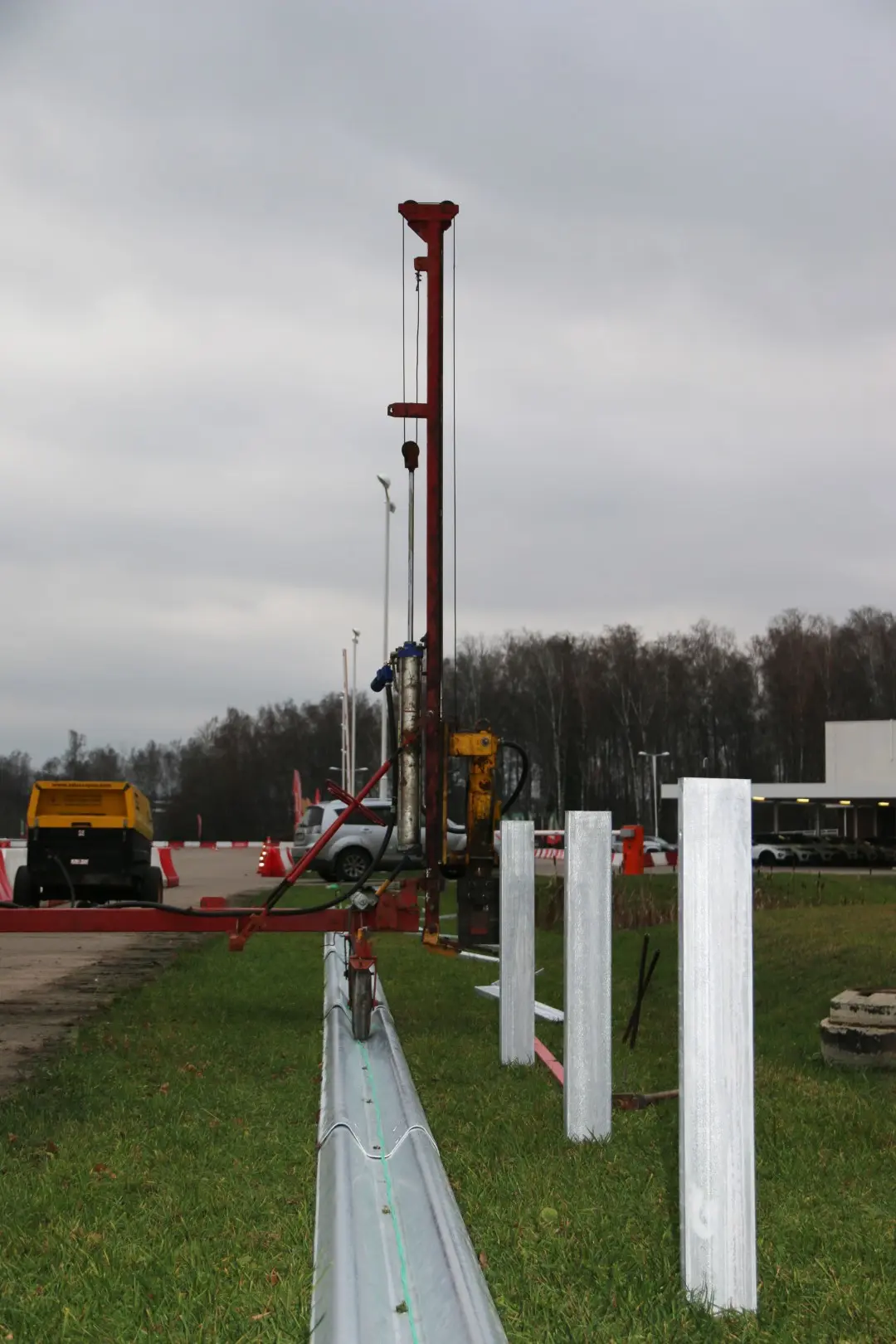

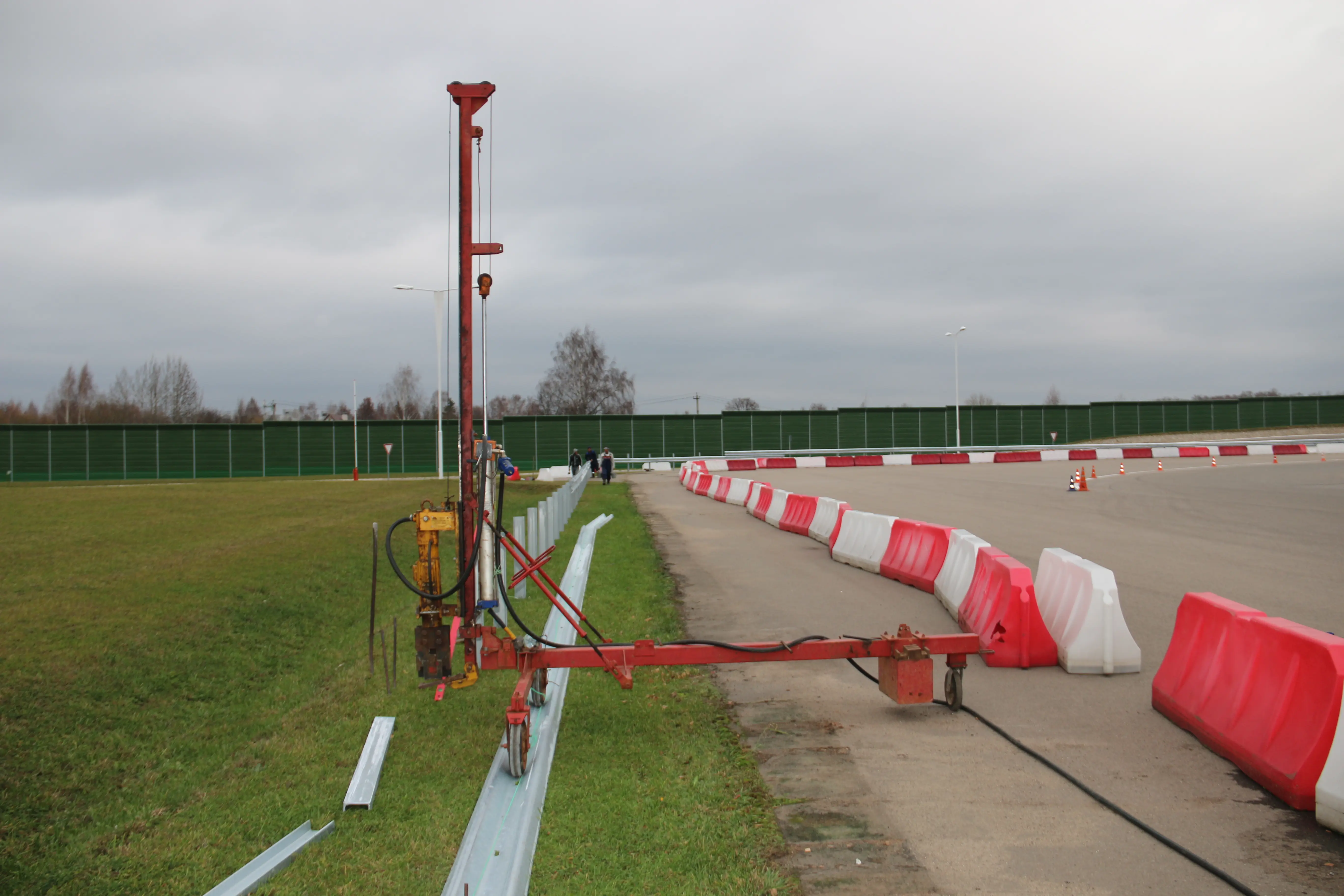

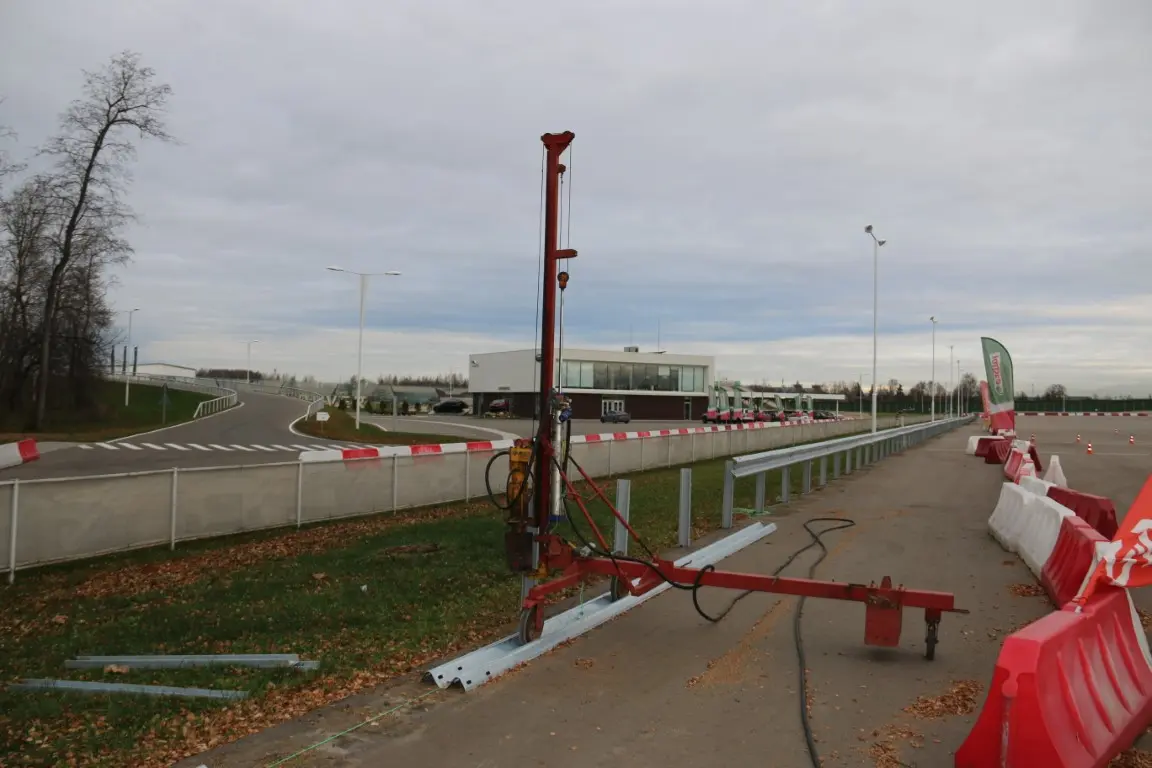

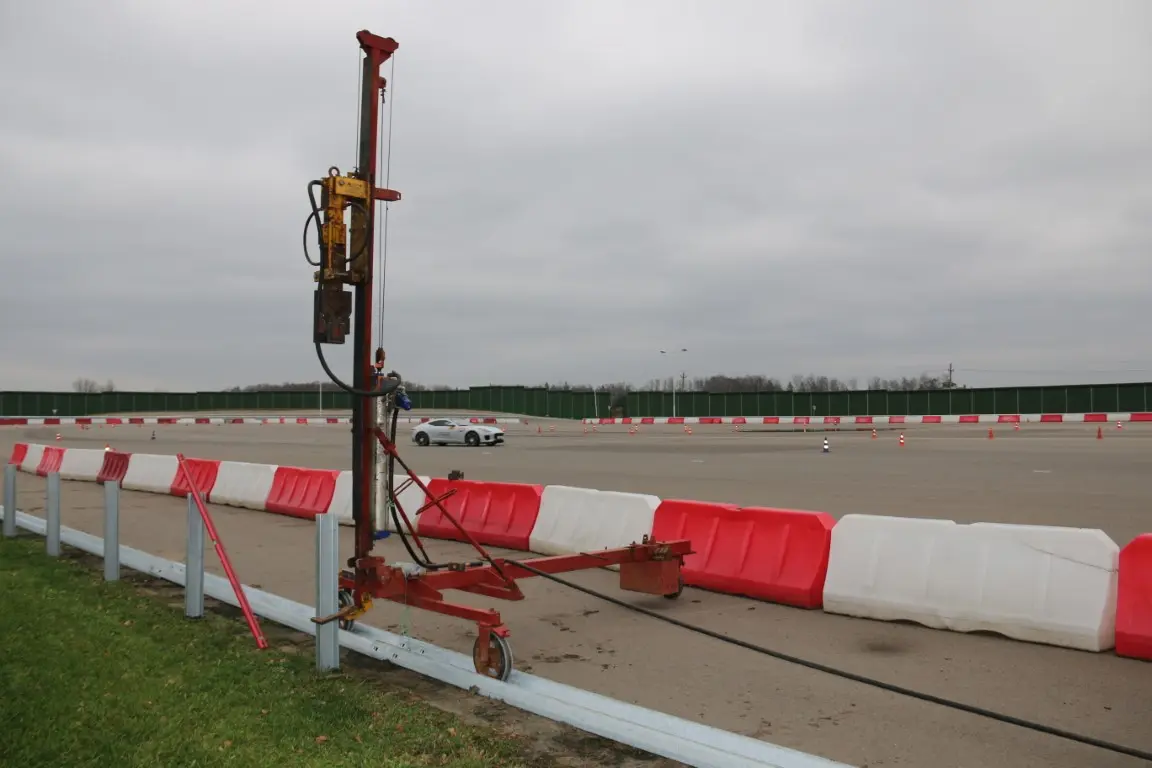

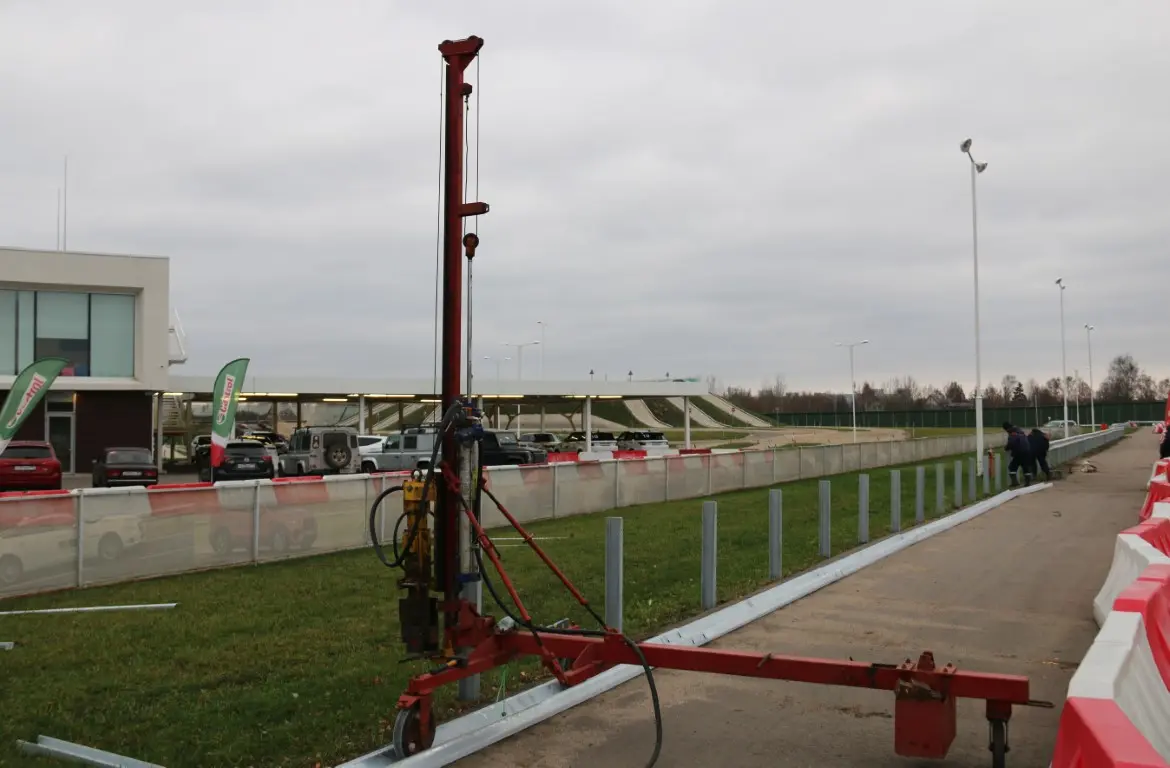

Для упрощения перемещения и позиционирования копра на дороге вдоль линии забивки стоек раскладывают секции балки СБ одну за другой, совместив стыковочные отверстия, и по таким импровизированным "рельсам" без труда передвигают копер.







Что это дает:
не нужно выравнивать положение пневматической установки перед погружением каждой стойки СД
не нужно выполнять замеры расстояний между стойками - ориентиром служат отверстия под крепеж на секции балки СБ

Производительность КОПРА для установки МБО

средняя скорость забивки стойки СД: 0 мин 20 сек - 1 мин 30 сек
но монтаж металлического барьерного ограждения включает не только забивку дорожных стоек

Монтаж металлического барьерного ограждения Сваебойная установка ППМ 3.5 - установка МБО Копровая установка ППМ 3.5 - забивка стоек металлического барьерного ограждения




До забивки нужно подготовить и разложить стойки СД и секции балки СБ.
Затем к стойкам нужно прикрутить консоли жесткие, а на них навесить секции балки и светоотражающие элементы.
В процессе монтажа 1 км МБО придется проработать от 20 до 80 тонн металла (зависит от вида ограждения).
± 1 минута на забивку стойки практически не влияет на скорость именно монтажа барьерки

Забивка швеллера 14 сваебойной установкой ППМ 3.5


Копер ППМ 3.5 - захват для фиксации стойки Сваебойная установка ППМ и дизельный компрессор для установки МБО Управление копровой установкой ППМ 3.5 одним краном

Малогабаритная пневматическая сваебойная установка ППМ 3.5 для дорожного ограждения Сваебойная установка ППМ 3.5 - транспортировочное положение Дорожный малогабаритный сваебой ППМ



технические аспекты

для фиксации изготовлен нижний захват под конкретную конфигурацию стойки СД
компрессор дизельный: экономически выгодно + длинный шланг позволяет реже передвигать компрессор
управление копром выполняется 1 пневмораспределителем крановым: чтобы изучить принципы работы достаточно прочитать руководство и забить пару стоек, т.е. не нужно затрачивать деньги и время на обучение специалиста
малогабаритная сваебойная установка:

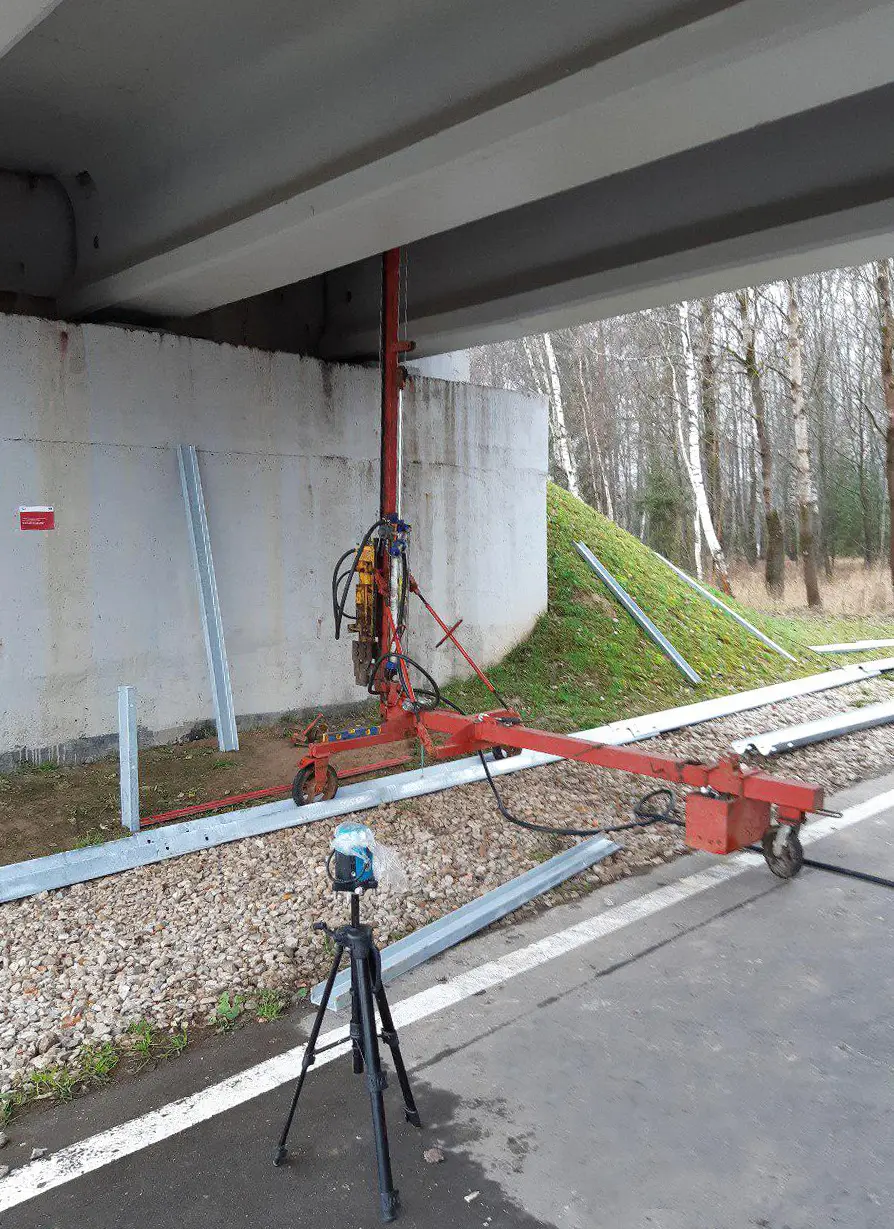

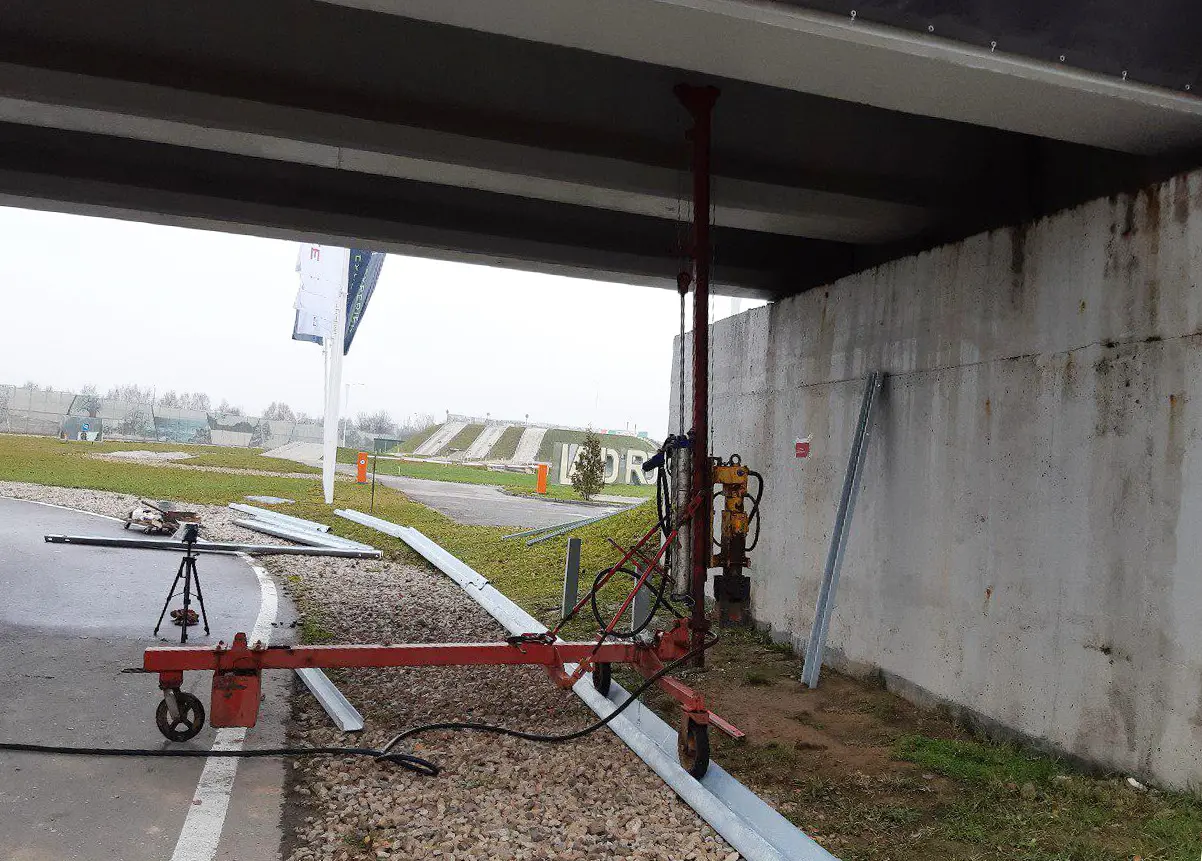

               - позволяет забивать стойки в ограниченной пространстве

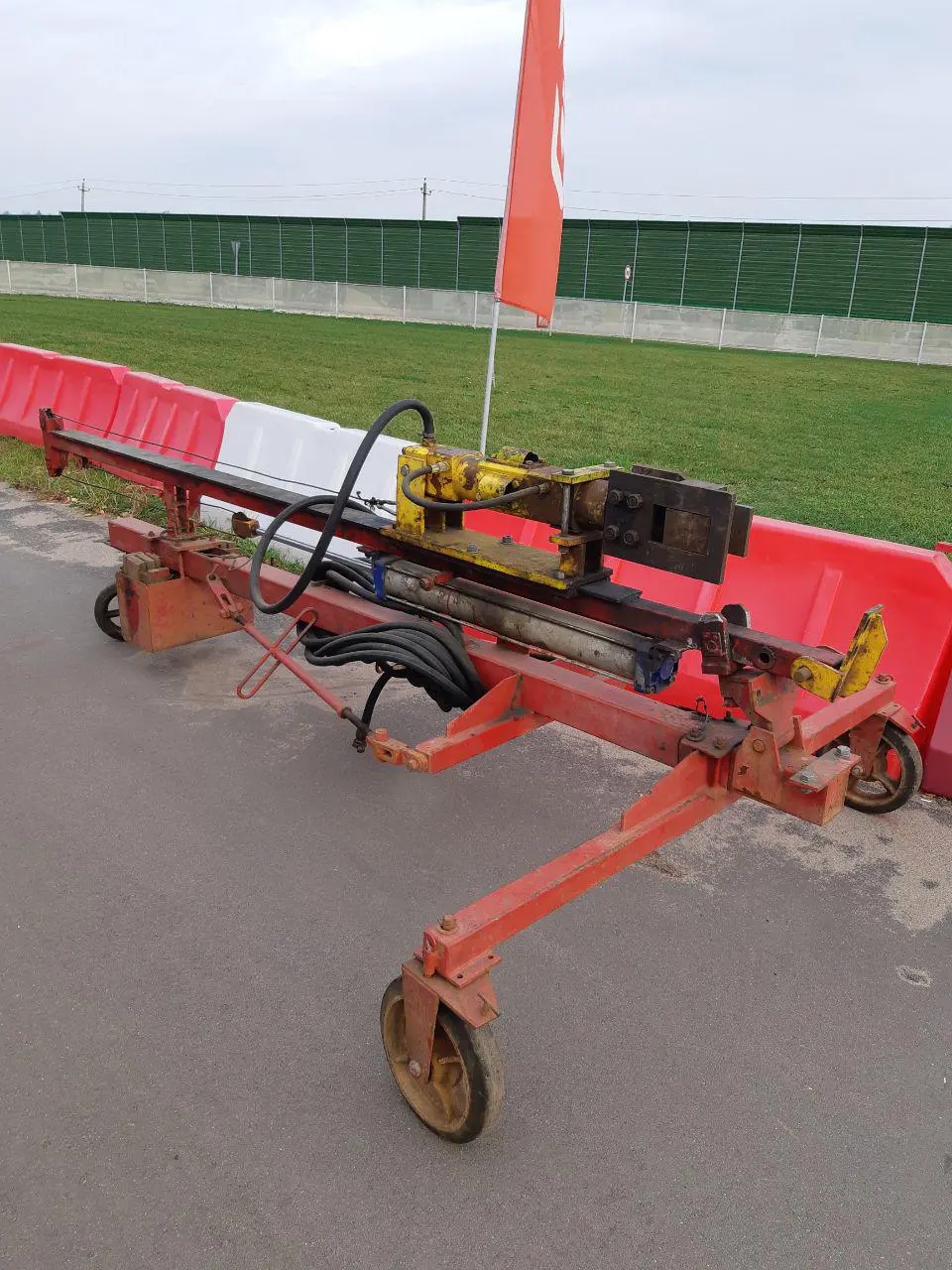

               - перевозится а/м ГАЗель в транспортировочном положении с опущенной стрелой
